稀土永磁材料釹鐵硼的發(fā)展給筒式磁選機提高技術(shù)性能帶來了新的機遇签舞。釹鐵硼永磁材料*大磁能積為263~335kJ/m，剩磁Br≥1.17~1.4T柒瓣，矯頑力Hc≥1433~1592kA/m儒搭。這種高剩磁、高矯頑力芙贫、高磁能積的永磁材料在永磁磁路設(shè)計上搂鲫，必然會大大改善永磁設(shè)備的磁特性。

自80年代初以來磺平，國內(nèi)外就開展了用稀土材料制造磁選機的濃度魂仍。包頭新材料應(yīng)用設(shè)計研究所于1990年研制了國內(nèi)首臺高磁場、高梯度拣挪、多級擦酌、高性能稀土永磁磁選機，筒體表面場強達750mT菠劝。該磁選機采用特殊的磁路設(shè)計（磁系已申請**赊舶，**號：ZL91100572.2）。采用該**技術(shù)已開發(fā)出系列產(chǎn)品赶诊，場強為100~750mT笼平，極數(shù)為8~12極，磁包角為140°~150°舔痪，穿透深度及磁場梯度根據(jù)所選試料的不同可進行專門設(shè)計和制造寓调。采用該系列磁選機分別對包鋼、舞鋼锄码、酒鋼的鐵礦物進行回收夺英，對硫酸渣及高爐瓦斯灰進行回收晌涕，均取得較好的成效。

1秋麸、新型永磁體磁系

新型永磁體磁系的設(shè)計必須遵循下述原則：

（1）磁選機工作區(qū)的磁通密度**值應(yīng)盡可能高渐排；

（2）磁力HgradH的徑向分量盡可能高，而切向分量盡可能減芯捏　驯耻；

（3）保證磁場有足夠的作用深度；

（4）在滿足上述條件情況下炒考，多極可以提高精礦品位可缚。

Marinescu曾用解析和數(shù)值法設(shè)計出理想的方向磁化，是不同磁塊的磁化方向與垂直的中軸夾角斋枢，按一定方向旋轉(zhuǎn)相同角度帘靡，形成環(huán)形磁系。這種磁場在筒體表面即可獲得一個均勻高梯度與高磁通密度的磁場瓤帚，它具有磁通密度高描姚，切向磁場小，徑向梯度高的特點戈次。

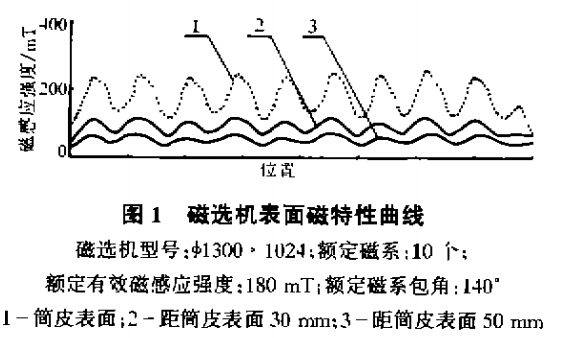

在實踐中轩勘，在磁系包角范圍內(nèi)的磁化方向連接調(diào)節(jié)是很難實現(xiàn)的。經(jīng)過多年探討怯邪，在磁路設(shè)計上绊寻，采用聚磁的辦法，獲得了筒體表面較為均勻的高梯度和高磁通密度的磁系設(shè)計悬秉，如圖1所示澄步。

主要技術(shù)創(chuàng)新點是磁路設(shè)計技術(shù)，較大幅度地提高了磁場強度和梯度和泌，也就是提高了磁力因數(shù)村缸。與傳統(tǒng)磁選機相比，新型磁選機的磁場強度可達傳統(tǒng)磁選機的5倍允跑，磁場強度（從磁系表面到筒皮表面的梯度）可達傳統(tǒng)磁選機的5.3倍王凑，故磁力因數(shù)是傳統(tǒng)磁選機的26倍，而磁極個數(shù)是傳統(tǒng)磁選機的2倍以上聋丝。

新型磁選機在高梯度，多磁極的前提下工碾，還能保持一定的磁場作用深度弱睦。如規(guī)格為φ1050mm×2400mm磁選機，磁極數(shù)為10極渊额，筒表場強為H=700mT况木，距筒表面50mm處H=150mT垒拢，設(shè)計用4554異型磁體（梯形）進行高度聚磁組合而成。實測結(jié)果：筒表場強H=750mT火惊，距筒表50mm處H=200mT求类。除此之外，在磁系的堅固性方面屹耐，本所采用一種特殊的固定密封技術(shù)尸疆，可保證磁系、磁體10年不脫落惶岭。

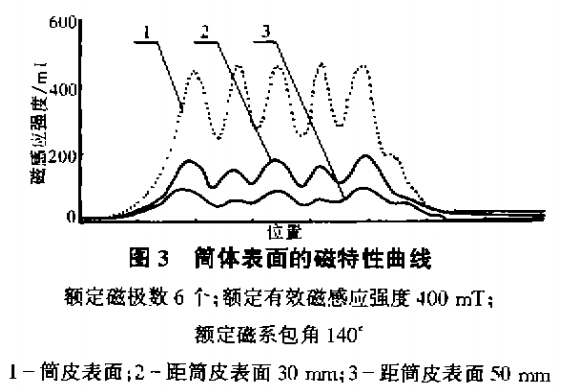

圖2為場強180mT寿弱、10極、全部鐵氧體的磁選機的筒體表面磁特性曲線按灶。圖3為鐵氧體的磁選機的筒體表面磁特性曲線症革。圖3為實驗室制作的φ400mm×330mm磁選機磁特性曲線，場強為600mT鸯旁，極數(shù)為6極噪矛，采用釹鐵硼材料制作的磁選機。

從圖1铺罢、2中可以看出艇挨，無論采用何種永磁材料，均可以使筒體表面獲得均勻高梯度和高磁通密度磁場畏铆。其中多極是獲得均勻高梯度的措施之一雷袋，極數(shù)的多少一般遵循下列規(guī)律：

（1）筒皮表面附近磁通密度的平均值隨著極數(shù)的增多而增多；

（2）徑向磁場梯度隨極數(shù)的增多而增高辞居，而徑向磁場強度隨極數(shù)的增多而迅速減小楷怒，這意味著筒皮表面附近的磁力較大，而離開筒皮磁力迅速減小瓦灶，穿透深度很淺鸠删，因而不是極數(shù)越多越好，要選擇合適的極數(shù)贼陶。

2刃泡、應(yīng)用

2.1、處理包頭中貧氧化鐵礦的試驗

1997年為包鋼研制了2臺φ1050×2400mm新型釹鐵硼磁選機碉怔，場強分別為400mT和750mT烘贴，目的是探索新型磁選機在包頭中貧氧化礦的選礦工藝中應(yīng)用的可能性，用于取代現(xiàn)用的CTN-1024永磁（400mT）中的磁機及氧化礦系列中精選用的瓊斯強磁選機（6000~8000mT）的可能性撮胧。

1998年1月至9月桨踪，在包鋼選礦廠的選礦車間，由包鋼選礦廠芹啥，包鋼綜合企業(yè)公司锻离、包頭新材料設(shè)計研究所共同組成了試驗組铺峭，分別作了新型釹鐵硼磁選機處理弱磁選尾礦、一粗一精代替中磁場磁選機及處理強磁選的粗精礦代替瓊斯強磁選機的工業(yè)試驗汽纠。

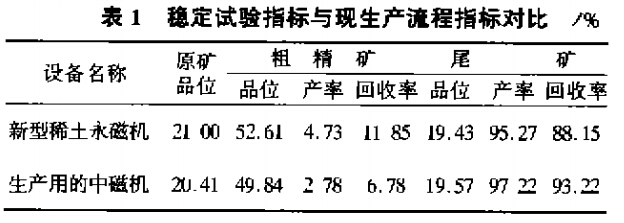

新型釹鐵硼磁選機處理磁選尾礦工業(yè)試驗卫键，3月至4月進行了穩(wěn)定試驗，共取樣74批虱朵，新型送給選機選別結(jié)果大大優(yōu)于現(xiàn)生產(chǎn)應(yīng)用的中磁機莉炉，鐵粗精礦品位和回收率分別提高2.77和5.67個百分點，其對比結(jié)果見表1卧秘。

經(jīng)試驗組測算：若年處理368萬t弱磁尾礦呢袱，將現(xiàn)有的中磁機改造成新型釹鐵硼磁選機，新增成本為600萬元翅敌，由于鐵精礦的品位和回收率提高羞福，鐵精礦新增產(chǎn)值為1738.39萬元/a，年純增經(jīng)濟效益為1138.39萬元蚯涮。

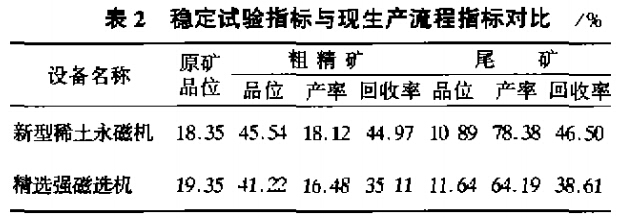

新型釹鐵硼磁選機處理強磁粗精礦工業(yè)試驗治专，在9月1日至20日的穩(wěn)定試驗中，給礦量為30t/臺時遭顶，共取樣85批张峰，新型磁選機選別結(jié)果強于現(xiàn)有強磁精選用的瓊斯強磁選機，使精礦品位和回收率分別提高4.32和9.86個百分點棒旗，穩(wěn)定試驗指標(biāo)與現(xiàn)場生產(chǎn)流程指標(biāo)對比見下表2喘批。

經(jīng)試驗組測算：若年處理491萬t強磁粗精礦，將現(xiàn)有的瓊斯強磁選機改造成新型釹鐵硼磁選機铣揉，新增成本1171.66萬元饶深。由于鐵精礦品位和回收率的提高，新增產(chǎn)值為2885.85萬元逛拱，年純增經(jīng)濟效益為1714.19萬元敌厘。

上述兩項試驗，除有直接經(jīng)濟效益外朽合，特別是鐵精礦的雜質(zhì)含量（主要指K2O俱两、Na2O）將大幅度降低，而且從設(shè)備維護曹步、維修及操作上也簡單易行宪彩，對新建廠、設(shè)備一次性投資將大大降低讲婚。因為新型釹鐵硼磁選機的價格毯焕，是仿瓊斯強磁選機的1/3~1/4。

2.2磺樱、硫酸渣中鐵礦物的回收

1998年對寶雞劑山硫酸渣采用新型釹鐵硼磁選機進行了選礦試驗纳猫。齊山硫酸渣鐵品位為51.80%，含磁性鐵25%竹捉，其余為弱磁性赤鐵礦芜辕，磨礦細度為-200目65.87%，經(jīng)過一次選別块差，可獲得鐵精礦品位為60%侵续，回收率為60%~70%的結(jié)果。經(jīng)過我們對寶雞硫酸渣回收鐵礦物的選礦試驗憨闰，寶雞已定購2臺φ750mm/1200mm新型釹鐵硼磁選機并已投產(chǎn)状蜗，獲得了明顯的經(jīng)濟效益。

全國每年產(chǎn)生硫酸廢渣近700萬t鹉动，其中主要成分為再造的Fe2O3和Fe2O3轧坎，一般硫酸渣鐵品位在50%，但硫酸渣全國的利用率只占20%左右泽示，還有數(shù)百萬噸硫酸渣就地堆放缸血，產(chǎn)生酸性廢水和粉塵造成污染。由于硫酸渣浸染粒度細及赤鐵礦回收的困難械筛，國內(nèi)多采用重選及浮選的方法捎泻，其精礦的品位和回收率都不盡如人意，而且成本也特別高埋哟。

2.3笆豁、對包鋼鋼廠含鐵塵泥的回收

包鋼每年有15萬t塵泥（瓦斯灰、瓦斯泥赤赊、除塵灰闯狱、高爐灰、轉(zhuǎn)爐泥等）砍鸠，既占用場地又污染環(huán)境扩氢。為使二次資源得到回收利用，我們采用新型釹鐵硼磁選機作了選礦流程試驗爷辱，對原礦鐵品位29.63%的瓦斯灰录豺，一次磨礦細度-200目85%時，采用600mT半逆流筒式永磁磁選機饭弓，粗選可以獲得品位為55.68%的粗精礦双饥，回收率為73.76%；粗精礦再磨至-320目80%時弟断，采用400mT磁選機可獲得鐵品位62.65%的精礦咏花，回收率為69.23%。

3昏翰、結(jié)語

（1）我所開發(fā)研制的新型釹鐵硼磁選機苍匆，經(jīng)過周密、完善的磁路設(shè)計（已獲得**）棚菊，已形成不同參數(shù)的系列產(chǎn)品浸踩，特別是近幾年的選礦工藝試驗及選礦工業(yè)實踐，更加證明了這種新型釹鐵硼磁選機统求，具有強大的生命力。

（2）鑒于我國鐵礦資源有相當(dāng)一部分是屬于弱磁性鐵礦物码邻，國內(nèi)選礦工藝中折剃，急需400~750mT的磁選機。對于原生的磁鐵礦的回收怕犁，也要求高性能磁選機。經(jīng)過對包鋼开睡、舞鋼因苹、酒鋼篇恒、四川滬活鐵礦及內(nèi)蒙附近礦點的選礦試驗扶檐，這種新型釹鐵硼磁選機均已取得了滿意的指標(biāo)。

我公司河南省開元機械設(shè)備有限公司是專業(yè)生產(chǎn)赤鐵礦選礦設(shè)備款筑、褐鐵礦選礦設(shè)備、磁鐵礦選礦設(shè)備的廠家腾么，感興趣的用戶請與我們聯(lián)系奈梳。
