隨著國民經(jīng)濟(jì)的發(fā)展，對鋼鐵需求量的增加和磁鐵礦富礦資源的減少酱鸭，開發(fā)利用超貧鐵礦資源已受到鐵礦企業(yè)的普遍重視吗垮。為得到較好的經(jīng)濟(jì)效益，確定合理的破碎—干式預(yù)選流程凹髓，強化磨前拋廢烁登，已成為超貧鐵礦開發(fā)利用的關(guān)鍵。當(dāng)前超貧磁鐵礦干式預(yù)選工藝中蔚舀，粗粒干選一般選用磁滾筒饵沧，但細(xì)粒級別相對含量較大或細(xì)粒干選時，拋尾產(chǎn)率低赌躺、精礦品位提高幅度有限狼牺、磁性鐵損失大，粒度越細(xì)分選效果越不理想礼患。近年來為解決這一問題是钥，很多新工藝、新設(shè)備不斷涌現(xiàn)讶泰，在細(xì)粒物料預(yù)選機制上取得了很大進(jìn)展，例如北京雪域火磁電設(shè)備有限公司的CCXGY細(xì)粒干選機拂到、馬鞍山天工科技有限公司的CTL系列永磁粉礦干式預(yù)選機痪署、山東華特磁電的CTGY型永磁旋轉(zhuǎn)磁場干式預(yù)選機，已在多家鐵選廠獲得成功應(yīng)用兄旬，細(xì)碎干選拋尾均取得了理想的分選技術(shù)指標(biāo)狼犯。

河北省某鞍山式鐵礦經(jīng)詳細(xì)勘查，已查明鐵礦石資源量為7億多t领铐，達(dá)大型鐵礦規(guī)模悯森，礦區(qū)內(nèi)密布大小礦體數(shù)十個，規(guī)模較大的礦帶有2個绪撵，TFe平均品位在15%左右瓢姻。礦石中有用組分為鐵，主要賦存于磁鐵礦中音诈，其次在褐鐵礦幻碱、赤鐵礦绎狭、黃鐵礦及角閃石、黑云母等含鐵礦物中褥傍。為合理開發(fā)利用此超貧磁鐵礦石儡嘶，委托單位要求干選尾礦磁性鐵品位≤0.60%，并盡可能提高干選精礦產(chǎn)品TFe恍风、mFe含量蹦狂，*終鐵精礦質(zhì)量達(dá)到工業(yè)利用要求，為其合理利用提供技術(shù)依據(jù)朋贬。為此凯楔，在工藝礦物學(xué)研究的基礎(chǔ)上，進(jìn)行了干式預(yù)選條件和磨選流程試驗研究兄世，確定了合理的選別流程和工藝參數(shù)啼辣，*終取得較為理想的技術(shù)指標(biāo)。

1御滩、礦石性質(zhì)

河北某超貧磁鐵礦石致密堅硬鸥拧，風(fēng)化較弱，呈灰黑色削解。礦石結(jié)構(gòu)為自形-他形晶粒狀結(jié)構(gòu)富弦、包含結(jié)構(gòu)和填隙結(jié)構(gòu)，構(gòu)造為條帶狀構(gòu)造氛驮、片麻狀構(gòu)造和星散浸染構(gòu)造腕柜。金屬礦物以磁鐵礦為主，其次為黃鐵礦矫废，少見黃銅礦和磁黃鐵礦盏缤。非金屬礦物含量較多，以石英蓖扑、斜長石及角閃石與黑云母組成的暗色礦物為主唉铜，少見斜輝石和石榴石。

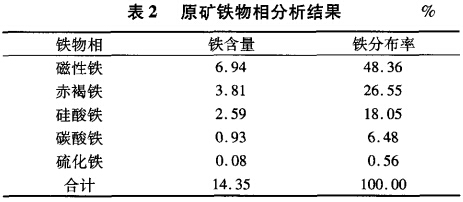

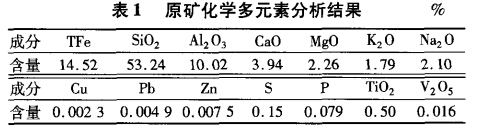

對礦樣進(jìn)行化學(xué)多元素分析及鐵物相分析律杠，其結(jié)果分別見表1潭流、表2。

由表1柜去、表2可知灰嫉，礦石中主要有用礦物為磁鐵礦，全鐵品位不高嗓奢，磁性鐵占有率為48.36%讼撒，屬超貧磁鐵礦石，硫、磷雜質(zhì)含量低椿肩。

礦石中的磁鐵礦有磁鐵礦石英巖型和片磨巖2種類型瞻颂。磁鐵石英巖型中的磁鐵礦含量略高，半自形—他形晶粒狀居多郑象，顆粒較大者（0.2~0.3mm）與暗色脈石礦物彼此鑲嵌贡这，顆粒較小者（0.02~0.06mm）包于石英顆粒中或鑲嵌于石英粒間，整體定向分布呈條帶狀厂榛，條帶見彎曲盖矫。片磨巖中的磁鐵礦呈自形-他形晶粒狀，多鑲嵌于脈石礦物間击奶，少見包于脈石礦物中辈双，斷續(xù)定向排列，形成片磨狀構(gòu)造柜砾。磁鐵礦粒度相對較粗湃望，為0.01~0.8mm，以0.1~0.5mm居多痰驱，基本無蝕變证芭，多數(shù)磁鐵礦嵌布于脈石粒間，和脈石的接觸界限平直担映，因此較易于解離废士。

2、試驗結(jié)果與討論

試驗礦石磁鐵礦含量低蝇完，采用干式預(yù)選拋尾來減少入選礦石量官硝，提高入磨品位，降低磨選成本短蜕。礦石中有用礦物為磁鐵礦且嵌布粒度較粗氢架，選別工藝采用單一磁選流程。

2.1朋魔、干式預(yù)選試驗

2.1.1岖研、干選設(shè)備對比試驗

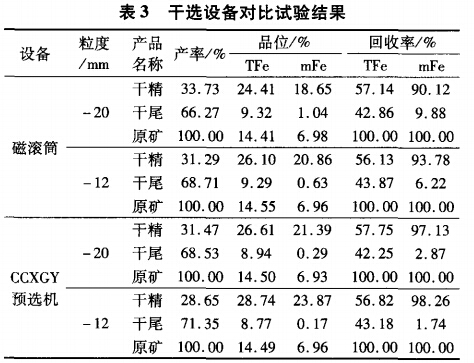

按委托方要求，對破碎至-20mm和-12mm粒級礦石進(jìn)行干式預(yù)選铺厨，分別采用φ500mm×600mm磁滾筒和CCXGY-610型細(xì)粒干選設(shè)備對比試驗缎玫，表面磁場強度均為199.04kA/m硬纤，試驗流程見圖1解滓，試驗結(jié)果見表3。

由表3可知筝家，采用磁滾筒預(yù)選洼裤，-20mm粒級和-12mm粒級礦樣預(yù)選尾礦磁性鐵含量分別為1.04%和0.63%，說明破碎粒度越細(xì)溪王，磁性鐵在尾礦中損失越少腮鞍，但均未達(dá)到委托方要求值骇。采用CCX-GY細(xì)粒干選機預(yù)選，-20mm和-12mm粒級礦樣預(yù)選尾礦中磁性鐵含量分別為0.29%~0.17%移国，損失于尾礦中的磁性鐵很少吱瘩，其中-12mm粒度礦樣預(yù)選精礦產(chǎn)率為28.65%、TFe品位和mFe品位分別達(dá)到28.74%和23.87%迹缀，相比同粒度下使用磁滾筒預(yù)選使碾，不但精礦品位和回收率提高了且產(chǎn)率減少了2.64個百分點。因此祝懂，確定礦石細(xì)碎到-12mm粒度后票摇，采用CCXGY干選機進(jìn)行干式預(yù)選。

2.1.2砚蓬、磁場強度預(yù)選試驗

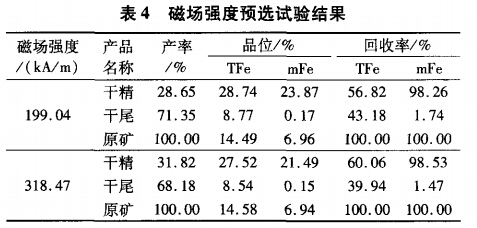

使用CCXGY-610型細(xì)粒干選機對-12mm粒級的礦樣按圖1流程進(jìn)行磁場強度預(yù)選試驗矢门，轉(zhuǎn)速為42r/min，試驗結(jié)果見表4灰蛙。

由表4可知祟剔，磁場強度從199.04kA/m增加到318.47kA/m，預(yù)選精礦產(chǎn)率和回收率增加缕允，但磁性鐵回收率則變化不大峡扩，說明單純的增加磁場強度，對提高磁性鐵回收率幫助不大障本，反而增加了干精產(chǎn)品的產(chǎn)率教届，加大了選礦廠磨礦處理量。

2.1.3驾霜、轉(zhuǎn)速預(yù)選試驗

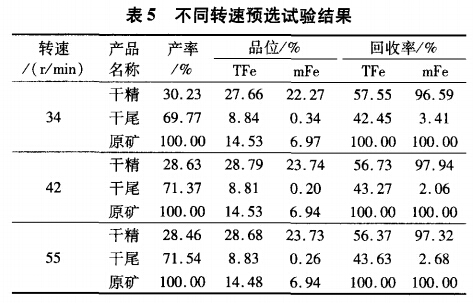

對-12mm粒級礦樣按圖1流程進(jìn)行不同轉(zhuǎn)速預(yù)選試驗案训，試驗設(shè)備為CCXGY-610型細(xì)粒干選機，磁場強度為199.04kA/m粪糙，試驗結(jié)果見表5强霎。

由表5可知，隨著轉(zhuǎn)速升高蓉冈，預(yù)選精礦產(chǎn)率增加城舞，品位和回收率先升后高又降低，因此選擇干選機轉(zhuǎn)速為42r/min寞酿。

2.2家夺、預(yù)選粗精礦磨選試驗

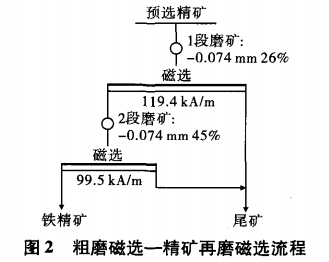

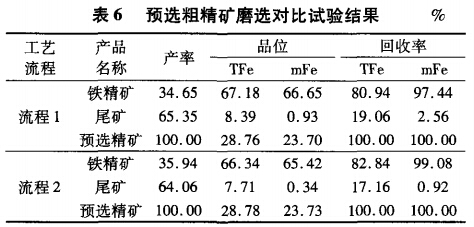

將表5在轉(zhuǎn)速為42r/min條件下得到的預(yù)選精礦破碎至-2mm進(jìn)行濕式磨選試驗。磨礦采用XMQ型φ240mm×90mm錐型球磨機伐弹，弱磁選采用φ350mm和×400mm濕式鼓式磁選機拉馋，在詳細(xì)的磨礦細(xì)度和磁場強度等條件試驗的基礎(chǔ)上，進(jìn)行粗磨磁選-精礦再磨磁選（流程1）和1段磨礦-2次磁選（流程2）工藝流程對比試驗，試驗流程分別見圖2煌茴、圖3随闺、試驗結(jié)果見表6。

由表6可知蔓腐，預(yù)選精礦在粗磨條件下矩乐，2種工藝流程鐵精礦的品位都達(dá)到了工業(yè)要求，屬于易選礦石回论。流程2得到的鐵精礦雖然品位較低绰精，但在產(chǎn)率和回收率上都比流程1要高，并且在實際生產(chǎn)中生產(chǎn)成本低透葛、生產(chǎn)環(huán)節(jié)簡單笨使、操作方便。因此僚害，確定采用1段磨礦-2次磁選（流程2）的工藝流程方案硫椰。

2.3、工藝流程試驗

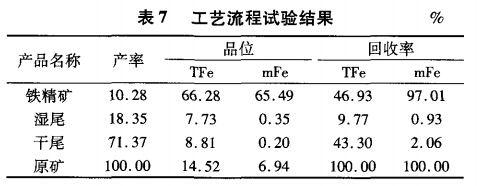

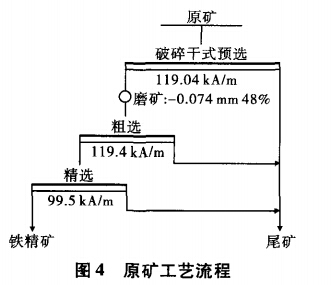

通過干式預(yù)選和預(yù)選精礦濕式磨選試驗研究萨蚕，按圖4工藝流程和條件進(jìn)行工藝流程試驗靶草，試驗結(jié)果見表7。

由表7可知岳遥，礦石細(xì)碎后經(jīng)過CCXGY干式預(yù)選機預(yù)選奕翔，可拋除產(chǎn)率71%以上的尾礦，且預(yù)選尾礦中磁性鐵品位只有0.20%浩蓉，磁性鐵損失率只有2.06%派继，說明細(xì)碎預(yù)選拋尾工藝很適宜此礦石。 預(yù)選精礦在-0.074mm 48%的磨礦細(xì)度下捻艳，經(jīng)1次粗選1次精選驾窟，得到了品位為66.28%、回收率為46.93%的鐵精礦认轨，其中磁性鐵回收率達(dá)到97.01%绅络。

3、結(jié)語

（1）某鞍山式超貧磁鐵礦石中全鐵品位為14.52%嘁字，磁性鐵含量為6.94%恩急，磁鐵礦嵌布粒度較粗，相對易選纪蜒。原礦破碎到-12mm粒級后衷恭，經(jīng)CCXGY-610型干式預(yù)選機預(yù)選，拋尾率達(dá)到71.37%霍掺。預(yù)選粗精礦磨至-0.074mm 48%時匾荆，經(jīng)2次弱磁選得到合格鐵精礦。*終流程獲得的全鐵品位為66.28%杆烁、回收率為46.93%牙丽，磁性鐵品位為65.49%、回收率為97.01%兔魂。

（2）超貧磁鐵礦破碎粒度越細(xì)烤芦，礦物單體解離度越高，預(yù)選后可大幅度提高粗精礦磁性鐵品位和回收率析校，且拋尾率高构罗，是超貧磁鐵礦山節(jié)能降耗、降低選礦成本的有效途徑智玻。試驗在細(xì)碎條件下干式預(yù)選拋尾遂唧，拋棄了71%以上的廢石，大大減少了磨礦作業(yè)負(fù)荷吊奢，降低了球磨機入磨粒度盖彭，提高了入選品位。

（3）預(yù)選設(shè)備磁場強度的選擇與礦石性質(zhì)页滚、磁鐵礦嵌布特征及破碎粒度有直接關(guān)系召边，從試驗結(jié)果可知，增加磁場強度裹驰，對提高磁性鐵回收率幫助不大隧熙，反而增加了預(yù)選精礦產(chǎn)率。

（4）預(yù)選是處理超貧鐵礦不可缺少的環(huán)節(jié)幻林，選礦廠建設(shè)前應(yīng)通過試驗確定合理的破碎-預(yù)選流程贞盯，以達(dá)到降低磨選成本的目的，預(yù)選精礦產(chǎn)率和磁性鐵回收率是評價超貧磁鐵礦預(yù)選效果好壞的2個重要指標(biāo)沪饺。

相關(guān)設(shè)備：赤鐵礦選礦設(shè)備邻悬、永磁筒式磁選機、鉛鋅礦選礦設(shè)備随闽、鈦鐵礦選礦設(shè)備父丰。
