鋼渣是煉鋼過程中產(chǎn)生的廢渣琼锋，數(shù)量約為鋼產(chǎn)量的15%～20%。近年來祟昭，隨著我國鋼鐵工業(yè)的飛速發(fā)展缕坎，鋼渣的排放量也隨之增加。鋼渣中含有相當數(shù)量的鐵篡悟，平均含金屬鐵約為10%左右谜叹。不同品種的鋼渣，可以作不同的用途搬葬。TFe高的鋼渣可以作煉鋼原料荷腊、煉鐵原料，以及作燒結(jié)原料用急凰，剩下的尾渣一般用于筑路女仰、回填、制造鋼渣水泥等香府。太鋼集團臨汾鋼鐵有限公司年排轉(zhuǎn)爐鋼渣量30萬t董栽，轉(zhuǎn)爐廢渣中鐵的含量為17%～28%。這些轉(zhuǎn)爐鋼渣除部分綜合利用外企孩，其余全部堆放在東王渣場锭碳。綜合回收轉(zhuǎn)爐渣中的這部分鐵，對節(jié)約企業(yè)資源勿璃、降低環(huán)境污染擒抛、增加企業(yè)經(jīng)濟效益，有很大的長遠和現(xiàn)實意義补疑。為此歧沪，本試驗以臨鋼鋼渣為原料，進行了回收鐵的工藝研究莲组。

一诊胞、試驗原料及方法

（一）試驗原料

試驗鋼渣樣取自太鋼集團臨汾鋼鐵有限公司。該鋼渣樣中锹杈，主要礦物成分為硅酸二鈣撵孤、硅酸三鈣、氧化鈣和玻璃體竭望。經(jīng)工藝礦物學(xué)研究證明邪码，鋼渣中金屬鐵粒度分布極不均勻，磁鐵礦咬清、赤闭专、褐鐵礦結(jié)晶粒度細微奴潘，與硅鈣質(zhì)固溶體嵌布關(guān)系密切，較難單體解離影钉。通過選礦可直接回收的金屬礦物画髓，主要有金屬鐵、磁鐵礦斧拍、赤鐵礦和褐鐵礦雀扶。

鋼渣經(jīng)多元素化學(xué)分析，其組成見表1肆汹。

表1  化學(xué)多元素分析結(jié)果

（二）試驗方法

結(jié)合鋼渣性質(zhì)，分別進行了濕式弱磁選和濕式強磁選對比試驗予权，從而得到合適的工藝路線昂勉。

二、試驗結(jié)果及討論

（一）濕式弱磁選試驗

1扫腺、濕式磁選磨礦細度試驗

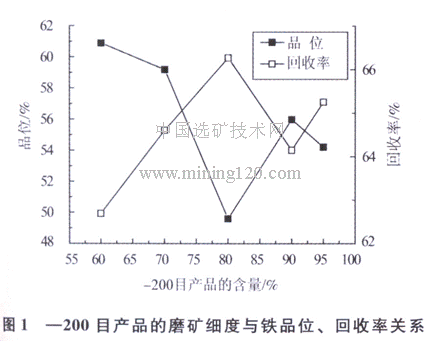

鋼渣濕式磁選磨礦細度試驗是在弱磁場中進行的岗照。試驗固定磁場強度0.16T，磨礦細度分別為-200目產(chǎn)品的含量60%笆环、70%攒至、80%、90%躁劣、95%迫吐。由試驗數(shù)據(jù)可得鐵品位、回收率與磨礦細度關(guān)系账忘，如圖1所示志膀。

由圖1可以看出，磨礦細度對鐵精礦的鐵品位與回收率有較大影響鳖擒。在磨礦細度－200目70%時溉浙，鐵回收率約為64%，品位約為59%蒋荚；在磨礦細度－200目80%時戳稽，鐵回收率提高到了約66%，但品位下降到了約50%期升。綜合考慮各方面因素惊奇，磨礦細度以－200目占75%為宜。

2赊时、濕式弱磁選磁場強度試驗

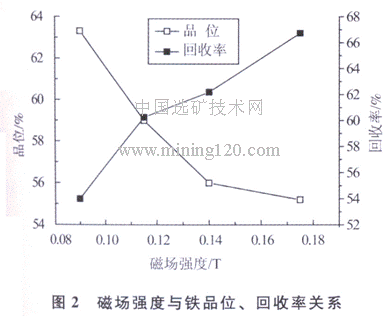

鋼渣濕式磁選磁場強度試驗，是在固定磨礦細度－200目92%行拢，磁場強度分別為0. 16T祖秒，0.145T、0.125T、0.10T下進行的竭缝。由試驗數(shù)據(jù)可得鐵品位房维、回收率與磁場強度的關(guān)系，如圖2所示抬纸。

從圖2可以看出，隨著磁場強度增加湿故，鐵精礦的品位有所下降阿趁，但都在50%以上，回收率明顯提高坛猪。在磁場強度為0.175T時脖阵，達到了66.75%。因此墅茉，本次試驗選弱磁場強度0.175T較為理想命黔。

3、濕式弱磁選試驗結(jié)果及分析

鋼渣濕式弱磁選驗證試驗就斤，是在固定磨礦細度－200目75%悍募、磁場強度為0.175T的條件下進行的。試驗結(jié)果見表2洋机。

表2  濕式弱磁選驗證試驗結(jié)果

從表2可以看出坠宴，鐵精礦產(chǎn)率為31.00%，鐵精礦品位可以達到60.60%槐秧，全鐵回收率為“66.99%啄踊，試驗結(jié)果比較理想。

（二）濕式強磁選試驗

1刁标、濕式強磁選磁場強度試驗

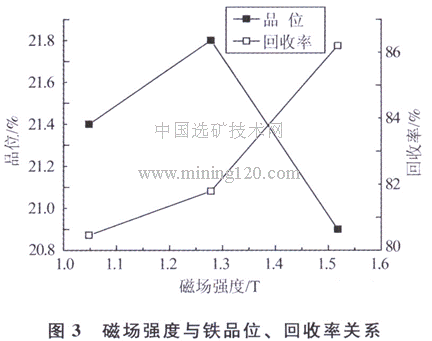

試驗鋼渣樣中有弱磁性礦物赤颠通、褐鐵礦，為了進一步回收這部分赤膀懈、褐鐵礦中的鐵顿锰，進行了濕式強磁選磁場強度試驗。試驗用原料為濕式弱磁選磁場強度驗證試驗的弱磁尾渣启搂。由試驗數(shù)據(jù)可得鐵品位硼控、回收率與磁場強度關(guān)系，如圖3所示胳赌。

從圖3可以看出，隨著磁場強度的變化疑苫，鐵精礦品位變化不大熏版，回收率有所增加纷责。但強磁選精礦品位僅僅有20%左右，無法獲得合格的鐵精礦撼短。

2再膳、濕式強磁選再磨細度試驗

從鋼渣濕式強磁選磁場強度試驗結(jié)果可見，強磁選精礦品位僅僅只有20%左右曲横，這可能是因為鋼渣中赤喂柒、褐鐵礦結(jié)晶粒度細小，沒有達到單體解離原因禾嫉。因此灾杰，進行了強磁選再磨細度試驗，試驗磁場強度1.278T熙参，試驗結(jié)果見表3吭露。

表3  弱磁選尾渣強磁選磨礦細度試驗結(jié)果

從表3可以看出，弱磁選尾渣經(jīng)過再磨尊惰，在同一磁感應(yīng)強度下進行選別，鐵精礦品位只能達到24%～25%泥兰，距合格的鐵精礦質(zhì)量要求相差甚遠弄屡，而且入選弱磁選尾渣鐵品位只有13%～14%。繼續(xù)提高再磨細度鞋诗，勢必增加磨礦成本膀捷，經(jīng)濟上不夠合理，因而沒有必要繼續(xù)深入研究削彬。

（三）鐵精礦質(zhì)量檢驗分析

為了檢查選礦產(chǎn)品質(zhì)量全庸，特進行了鐵精礦質(zhì)量分析，鐵精礦質(zhì)量分析結(jié)果詳見表4融痛。

表4  鋼渣濕式弱磁選鐵精礦和尾渣多項化學(xué)分析結(jié)果（%）

從表4的試驗結(jié)果分析可知壶笼，濕式弱磁選工藝可以從該鋼渣中選出品位為60%以上的鐵精礦。但是雁刷，該鐵精礦含磷超標覆劈，需在冶煉過程中注意除磷。

三沛励、結(jié)論

（一）將鋼渣在磨礦細度－200目75%责语，磁場強度0.175T的條件下進行濕式弱磁選，研究結(jié)果表明：鐵精礦產(chǎn)率31.00%目派，選礦比3.23坤候，鐵精礦品位可以達到60.60%，全鐵回收率為66.99%企蹭。

（二）濕式弱磁選工藝可以從該鋼渣中選出品位為60%以上的鐵精礦白筹。但是智末，該鐵精礦含磷超標。
