司家營礦區是我國已探明磁鐵礦儲量*大的礦區铆农，礦石儲量32.13億t佑颇，其中磁鐵礦儲量超過30億t顶掉，為我國正在開發的主要鐵礦資源之一。河北鋼鐵集團礦業公司計劃在“十二五”期間將其建成年生產3500萬t鐵精粉生產能力的鋼鐵糧倉挑胸。目前司家營一期磁鐵礦生產能力為150萬t/a痒筒，擬建的2期~6期均在籌建或籌劃之中，各期選廠建成后將成為國內*大的采選企業茬贵，合理的磁鐵礦選礦工藝流程對司家營礦區的開發具有十分重要意義簿透。通過對司家營磁鐵礦石性質分析，采用高壓輥磨結合濕式粗粒磁選及重選工藝實現“早拋早收”的目的闷沥，該流程不但可以大幅度減少選礦加工成本萎战，同時可以減少細粒尾礦的產生。
1舆逃、司家營鐵礦礦石性質
司家營鐵礦床為火山沉積變質鐵礦床蚂维，金屬礦物為磁鐵礦、赤鐵礦（含假象-半假象赤鐵礦）路狮、褐鐵礦虫啥、黃鐵礦、黃銅礦奄妨。脈石礦物種類多涂籽，為石英、黑云母砸抛、黏土（主要為高嶺石评雌、少量水云母）、斜長石直焙、方解石景东、磷灰石、透閃石奔誓、陽起石等斤吐。礦區淺部為赤鐵礦，深部為磁鐵礦厨喂，磁鐵礦平均品位22%和措，為貧磁鐵礦。磁鐵礦石英巖是礦區內磁鐵礦石*主要的巖石類型蜕煌，呈灰黑色派阱，細粒變晶結構，細紋條帶狀構造斜纪，礦物組成中的磁鐵礦多為半自形-自形晶颁褂，部分為他形晶故响，粒度嵌布較細，大部分在0.04~0.15mm颁独，部分重結晶后粒度增大至0.5~1mm，屬細粒不均勻嵌布伪冰。

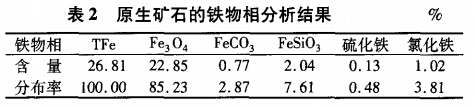

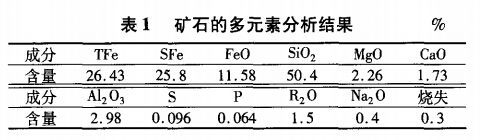

礦石多元素分析結果見表1誓酒，鐵物相分析結果見表2。從分析結果可看出有工業回收價值的元素為Fe贮聂，脈石礦物主要為石英靠柑，有害元素S、P及其他有害雜質含量較低吓懈。
2歼冰、選礦流程設計
司家營礦石性質以及一期生產經驗表明：司家營礦區的磁鐵礦嵌布粒度細，磨礦細度-200目達到95%左右耻警，品位才能達到66%隔嫡；原礦品位低，“提前拋尾甘穿、早拋早收”是降低司家營選礦廠能耗腮恩、少產生細粒尾礦的有效手段。
2.1温兼、磨前預先選別

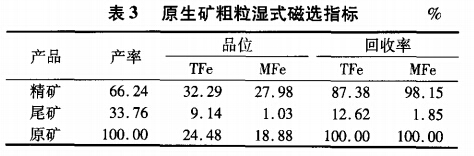

司家營礦區儲量大秸滴，選廠處理量大，二期磁性礦處理能力達到1200萬t募判，在磨礦前預選尤為重要荡含。經生產統計，如果提前拋尾15%届垫，就可以使年處理量500萬t的選礦廠年節電800萬kWh释液，同時還能降低大量鋼耗，減少細粒尾礦的產生敦腔。中鋼集團馬鞍山礦山研究院有限公司曾經對司家營礦區原生礦在12~0mm粒度進行過粗粒濕式拋尾試驗均澳，試驗結果見表3。試驗中的尾礦拋廢量可以達到33.76%符衔，而司家營二期選擇高壓輥磨工藝找前，經設備選擇前試驗研究，其產品中80%的粒度可以達到8mm以下判族，其中-200目含量為25%躺盛。高壓輥磨后產品拋尾效果將比12~0mm更好。
2.2形帮、磁重聯合流程
采用粗細分級-磁重聯合流程處理鞍山式磁槽惫、赤鐵礦是我國近年來選礦工藝重大進展之一周叮，該工藝已在鞍鋼齊大山、東鞍山取得成功應用界斜。
從司家營鐵礦一期磁鐵礦選礦流程看仿耽，其-200目達95%時，精礦品位達66%各薇，再從磨礦程度與單體解離度分析看项贺，在-200目達到70%左右，可以選出部分合格精礦峭判。根據鞍鋼礦山研究所和中鋼集團馬鞍山礦山研究院對司家營礦區赤（磁）鐵礦的試驗研究看开缎，當-200目在65%~70%時，可提出2/3左右的精礦林螃，工業生產中大約50%左右奕删。磁鐵礦的分級采用細篩，旋流器分級主要靠比重差進行分級疗认，而不是完全按照粒度進行分級完残，因此會產生反富集現象，在沉砂中會有大量相對較細的單體解離的金屬礦物進入再磨侮邀，同時坏怪，溢流中相對較粗的連生體會影響精礦品位，而細篩是靠粒度分級绊茧，可以解決旋流器的反富集铝宵，設計流程中沒有采用旋流器。設計流程預選出50%以上的精礦华畏，可提高臺時處理量應該在5%~8%鹏秋。
2.3、脈動磁選機
對二段分級產品進行粒級分析亡笑，在磨礦分級產品中侣夷，粗粒級中連生體含量高，單體解離差仑乌，連生體應以粗粒為主百拓。脈動磁選機分選的正是相對較粗的連生體，采用脈動磁選機適合于*后一段選別晰甚。
脈動磁選機的尾礦絕大多數是連生體衙传，且又多是貧連生體，進入一段磨礦比進入二段磨礦更好一些厕九。在設計流程中蓖捶，加入地點可放在原礦進入磁選前的補加水階段以進入一段磨礦。
3扁远、司家營礦區磁鐵礦工藝流程

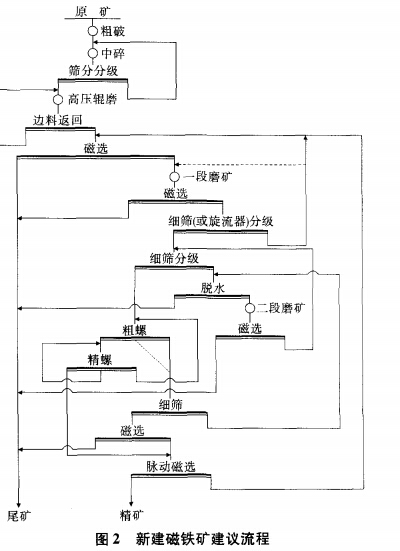

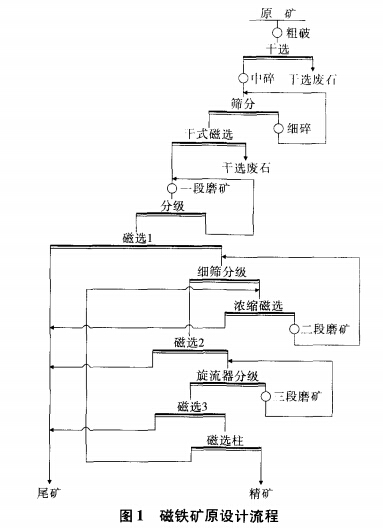

司家營一期磁鐵礦設計為“三段一閉路破碎俊鱼，階段（三段）磨礦分級刻像、階段選別”的工藝流程，其流程見圖1并闲。設計的司家營磁鐵礦選別流程為“三段閉路破碎细睡，階段磨礦分級，磁重聯選帝火，預選掃精”的工藝流程纹冤，見圖2。
4购公、結語
（1）根據對司家營磁鐵礦礦石性質分析，結合國內近年來磁鐵礦選礦實踐雁歌，建議采用粗粒濕式拋尾—細篩分級-磁重聯選宏浩，預提精礦流程，可以在球磨機相同有效容積的情況下靠瞎，提高臺時處理量20%以上比庄。一個年處理量2000萬t的選礦廠，如果每個系列年處理量400萬t乏盐，需要5個系列佳窑，而采用新設計流程4個系列即可。
（2）精礦細度可以降至80%（-200目）以下父能，過濾機有用圓筒式內濾機神凑，大大降低投資和運營費用。由于流程的優化何吝，避免了大量的礦石過磨溉委，使選別更容易，同時可以適當降低尾礦品位爱榕，提高金屬回收率瓣喊。
（3）設計的流程比傳統流程略復雜，對工藝管理的要求更高黔酥。
