海南某紅鐵礦馁筐，儲量大涂召，完全裸露于地表，極易露天開采敏沉，但礦石品位低果正，有用成分嵌布粒度微細，選冶困難赦抖，迄今未獲得開采舱卡。

對低品位褐鐵礦的選礦，國內(nèi)外積累了許多成熟技術(shù)队萤，包括：①單一重選工藝轮锥；②單一浮選工藝，包括正浮選和反浮選要尔；③選擇性絮凝浮選借助淀粉舍杜、腐植酸鹽等對褐鐵礦的選擇性絮凝作用新娜，再通過脫泥或反浮選去除硅酸鹽礦物等。隨著褐鐵礦選礦工藝研究的發(fā)展既绩，出現(xiàn)了眾多類型的聯(lián)合流程概龄，包括強磁選-正浮選-強磁選流程，強磁選-胺反浮選流程饲握，還原焙燒-磁選-浸出流程等私杜。針對海南某地褐鐵礦礦石特性，采用原礦破碎-風(fēng)選-強磁選-焙燒-弱磁選流程救欧，獲得了鐵精礦TFe品位59.7%衰粹、回收率69%的指標(biāo)。

1笆怠、原礦性質(zhì)分析

1.1铝耻、工藝礦物學(xué)研究

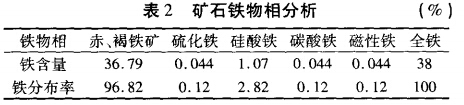

礦石化學(xué)成分及鐵物相分析分別見表1、表2蹬刷。

由礦石的理化性質(zhì)分析結(jié)果可以看出：該礦石主要鐵礦物為赤瓢捉、褐鐵礦，少量的硅酸鐵办成、碳酸鐵泡态、硫化鐵和磁性鐵。礦石選礦是去除硅酸鹽和碳酸鹽迂卢，降低有害元素磷兽赁。

2、選礦試驗

2.1冷守、風(fēng)選試驗

由于褐鐵礦多數(shù)含有大量礦泥刀崖，破碎磨礦過程中容易泥化，因此對褐鐵礦先采用風(fēng)選拍摇，除去一部分中容易泥化亮钦，因此對褐鐵礦先采用風(fēng)選，除去一部分粉塵和礦泥充活。

在粗選試驗中蜂莉，先將原礦破碎至2mm，對影響分選指標(biāo)的工藝因素：風(fēng)量混卵、風(fēng)壓映穗、加料時間進行了條件試驗。

2.1.1幕随、風(fēng)量試驗

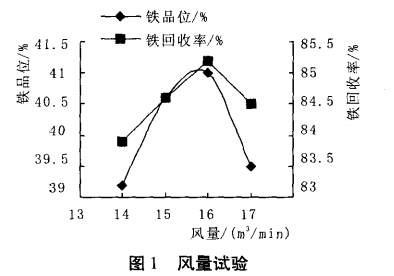

試驗中風(fēng)壓定為1900Pa蚁滋；加料時間60S；風(fēng)量分別定為14、15辕录、16睦霎、17m3/min。試驗結(jié)果見圖1走诞。

由圖1看出副女，若風(fēng)量太小，褐鐵礦無法被有效地吹起蚣旱，鐵品位和鐵回收率都不高碑幅，風(fēng)選效果不好；風(fēng)量太大塞绿，褐鐵礦大量被吹跑了枕赵，鐵品位和鐵回收率也不高。從試驗結(jié)果看出風(fēng)量在16m3/min效果較好位隶，確定采用16m3/min風(fēng)量。

2.1.2开皿、風(fēng)壓試驗

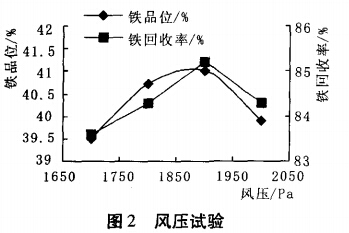

由圖2看出涧黄，風(fēng)壓太小，壓力不夠赋荆，導(dǎo)致鐵品位和鐵回收率都不高笋妥。從試驗結(jié)果看出，風(fēng)壓應(yīng)以1900Pa為好窄潭。

2.1.3春宣、加料時間試驗

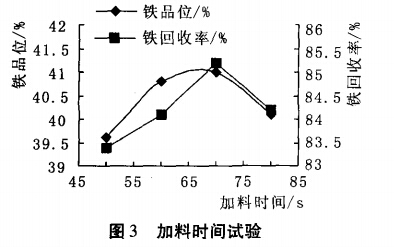

加料時間是風(fēng)選的重要影響因素，時間太短嫉你，導(dǎo)致風(fēng)選不夠完全月帝；時間過長，也不利于風(fēng)選的進行幽污。由試驗結(jié)果看出嚷辅，加料時間以60s較好。

2.2距误、強磁選試驗

褐鐵礦磁性較弱簸搞，石英無磁性，因此對該礦石的選別可采用強磁選方案准潭。

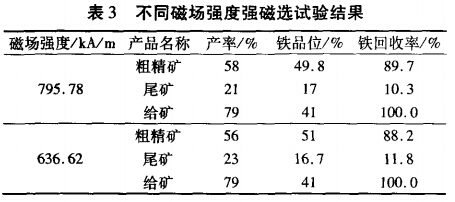

以風(fēng)選得到的精礦為對象進行磨礦處理趁俊，然后對其進行了不同磁場強度的條件試驗研究。試驗結(jié)果見表3刑然。

根據(jù)表3試驗結(jié)果寺擂，確定該方案強磁選磁場強度為636.63kA/m。

2.3、焙燒-弱磁選試驗

將強磁選的產(chǎn)品進行焙燒試驗沽讹，產(chǎn)品與還原劑混勻般卑，在馬弗爐中進行還原焙燒，焙燒產(chǎn)品進行磨礦和弱磁選選別爽雄。焙燒條件有還原劑（粉煤）用量蝠检、焙燒溫度與焙燒時間，試驗選定焙燒粉煤用量為給礦的10%左右挚瘟，溫度為780℃叹谁，時間為50min，焙燒礦自然冷卻乘盖。

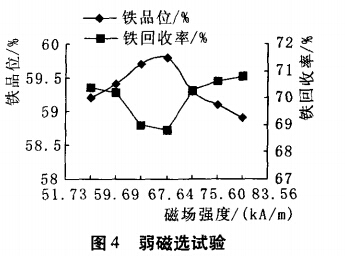

弱磁選條件試驗做了磁場強度焰檩，磨礦細度試驗，確定磨礦細度為-200目95%订框。試驗結(jié)果見圖4析苫。

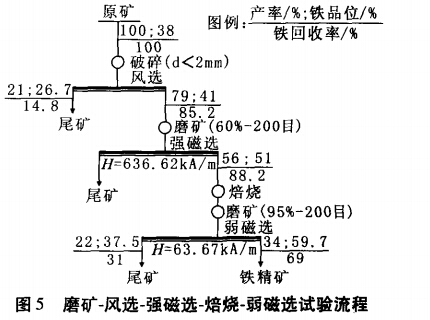

由圖3結(jié)果可以看出，弱磁選磁場強度太低穿扳，鐵品位并不高衩侥，鐵回收率卻較高；若磁場強度太高矛物，鐵品位下降茫死，回收率上升，因此磁場強度確定為63.67ka/m履羞。焙燒-弱磁選選別條件與指標(biāo)見圖5峦萎。

3、結(jié)語

（1）該礦石已嚴(yán)重風(fēng)化的低品位難選礦石忆首，且含泥量大爱榔，解離過程中會形成大量沙塵，易泥化糙及，難以沉淀搓蚪，風(fēng)力分選低品位褐鐵礦能使目前的褐鐵礦分選技術(shù)工藝簡單化，降低選礦成本丁鹉，提高了資源利用率妒潭，*大限度的避免了環(huán)境污染，而且干態(tài)的風(fēng)選收集物在運輸過程中也更加方便揣钦。我國目前很大儲量的低品位難選褐鐵礦雳灾，若能成功的運用該法分選，將產(chǎn)生極大的經(jīng)濟價值冯凹。該方法更加適合在缺水的地方采用谎亩，在我國有更強的實用性炒嘲。該技術(shù)關(guān)鍵是控制合適的粒度范圍，使雜質(zhì)與有用成分能夠有效分離匈庭。

（2）褐鐵礦為難選礦石夫凸，礦石中上有用礦物和脈石礦物之間存在較大磁性差異，通過強磁選（H=636.62kA/m）方法可得到較理想的分選指標(biāo)阱持。

（3）風(fēng)選后的精礦通過磨礦進行強磁選夭拌，然后進行焙燒和弱磁選的工藝流程，可以獲得鐵礦品位59.7%衷咽、回收率69%的精礦產(chǎn)品鸽扁。

轉(zhuǎn)載請注明來源：www.iwantzz.com
