位于湖北以東的某褐鐵礦大部分礦石鐵品位在40%左右崎坊，并含有較高的硫。由于沒(méi)有統(tǒng)一規(guī)劃洲拇，剝巖的貧礦沒(méi)有規(guī)劃存放奈揍，不利于擴(kuò)大規(guī)模曲尸。由于沒(méi)有選礦廠，貧礦無(wú)法利用男翰，采富棄貧另患，不經(jīng)濟(jì)也不合理。該礦礦石中含有部分錳資源蛾绎，當(dāng)?shù)匾恢倍細(xì)渌?dāng)成廉價(jià)產(chǎn)品賣(mài)給江蘇一些鋼廠做配礦昆箕。為了合理利用當(dāng)?shù)刭Y源，更好的開(kāi)發(fā)該礦租冠，江西理工大學(xué)對(duì)該礦進(jìn)行了可行性研究鹏倘。經(jīng)過(guò)磁選和磁化焙燒等試驗(yàn)，結(jié)果表明顽爹，該礦能夠產(chǎn)出合格精礦纤泵。

一、原礦性質(zhì)

1镜粤、原礦化學(xué)性質(zhì)

原礦多元素化學(xué)分析結(jié)果見(jiàn)表1捏题。

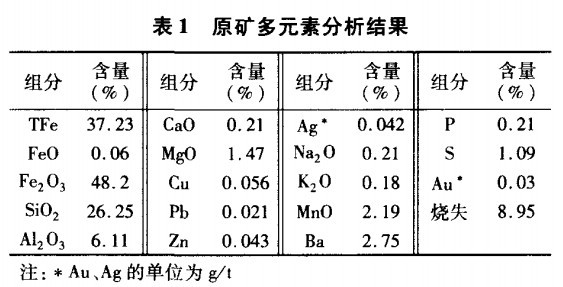

表1 原礦多元素分析結(jié)果

從表1可以看出，除Fe外肉渴，其它元素都沒(méi)達(dá)到工業(yè)標(biāo)準(zhǔn)公荧，但是作為鐵礦來(lái)說(shuō)，原礦中的S是偏高的（鐵精礦要求S<0.5%）黄虱。因此稚矿，為了得到合格的精礦，就必須要進(jìn)行脫S捻浦。

2晤揣、原礦工藝礦物學(xué)

工藝礦物學(xué)是了解和認(rèn)識(shí)礦物的一個(gè)重要方法。該礦從原礦的物質(zhì)組成來(lái)看朱灿，鐵礦物主要回收對(duì)象包括針鐵礦-水針鐵礦昧识，赤鐵礦-水赤鐵礦，還有少量的磁鐵礦和赤鐵礦盗扒。脈石礦物以石英跪楞、重晶石、粘土礦物為主侣灶。鐵礦物與脈石礦物的嵌布關(guān)系密切甸祭，石英以晶簇形式分布于褐鐵礦空洞之中，重晶石裂縫之中有鐵礦物充填褥影，膠狀池户、格架狀鐵礦物之中也包裹有重晶石。所以在這種礦物的集合體中，礦物的回收比較困難校焦，必須經(jīng)過(guò)必要的處理才可以得到較高的品位和回收率赊抖。

該礦的主要成分是褐鐵礦，也就是氧化鐵的水化合物寨典。經(jīng)過(guò)比磁化系數(shù)測(cè)定氛雪，該礦的比磁化系數(shù)為53.2×10(-6)(cm.g-1)，屬于弱磁性礦物耸成。所以一般的弱磁和中磁選都比較難回收报亩。根據(jù)原礦的組成，該礦的脈石解離度測(cè)定結(jié)果見(jiàn)表2墓猎。

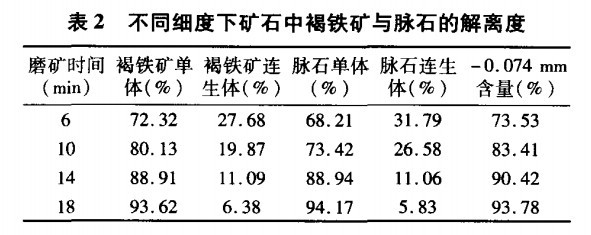

表2 不同細(xì)度下礦石中褐鐵礦與脈石的解離度

3捆昏、礦石變化

該礦礦石中含有赤鐵礦、磁鐵礦毙沾、褐鐵礦骗卜，它們之間在一定條件下可以互相轉(zhuǎn)化。在氧化帶里左胞，赤鐵礦可以由褐鐵礦或纖鐵礦寇仓、針鐵礦經(jīng)脫水作用形成，但又可水化變成針鐵礦烤宙，水赤鐵礦等遍烦，在還原的條件下，赤鐵礦可轉(zhuǎn)變?yōu)榧傧蟠盆F礦躺枕，磁鐵礦受氧化可轉(zhuǎn)變?yōu)榧傧蟪噼F礦服猪，如部分轉(zhuǎn)變，稱(chēng)假磁赤鐵礦拐云。磁赤鐵礦具有磁性罢猪，是磁鐵礦氧化轉(zhuǎn)變?yōu)?gamma;-Fe2O3的結(jié)果。在自然界磁鐵礦和赤鐵礦之間的相互轉(zhuǎn)化在一定條件下能達(dá)到平穩(wěn)（見(jiàn)圖1）叉瘩。

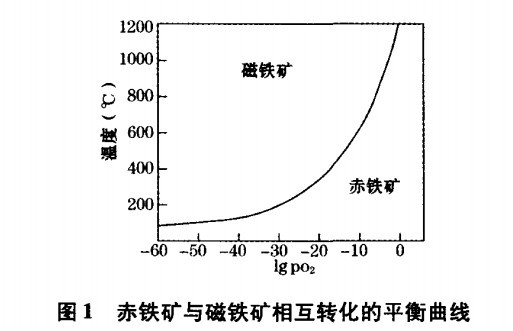

圖1 赤鐵礦與磁鐵礦相互轉(zhuǎn)化的平穩(wěn)曲線(xiàn)

二膳帕、原礦探索性研究

1、磁選探索性研究

針對(duì)該礦石磁性弱的特點(diǎn)薇缅，先采用強(qiáng)磁選機(jī)進(jìn)行選別危彩。贛州金環(huán)公司生產(chǎn)的脈動(dòng)高梯度磁選機(jī)是一種利用磁力、脈動(dòng)流體力和重力的綜合力場(chǎng)連續(xù)分選細(xì)粒弱磁性礦物的工業(yè)設(shè)備泳桦，它具有富集比大汤徽，選礦效率高，磁介質(zhì)不易堵塞灸撰，設(shè)備工作穩(wěn)定等優(yōu)點(diǎn)谒府。所以本次試驗(yàn)采用該公司的Slon-100型小實(shí)驗(yàn)機(jī)進(jìn)行探索性實(shí)驗(yàn)漆羔。

(1)、激磁電流的探索性試驗(yàn)研究

合適的場(chǎng)強(qiáng)是提高產(chǎn)品質(zhì)量的前提狱掂。根據(jù)現(xiàn)場(chǎng)及實(shí)際經(jīng)驗(yàn)，在變換不同激磁電流的時(shí)候亲轨，首先固定其沖程為14mm趋惨，沖次為180r/min。

從表3結(jié)果可見(jiàn)惦蚊，激磁電流從500A增加到900A時(shí)器虾，精礦鐵品位和回收率都隨之增加，硫的品位降低蹦锋。但當(dāng)激磁電流達(dá)到900A以后兆沙，繼續(xù)增大激磁電流。鐵精礦回收率增加莉掂，但品位卻隨之下降葛圃，而且鐵精礦中硫的品位大于0.3%，所以綜合考慮憎妙，選礦試驗(yàn)采用900A比較合適库正。

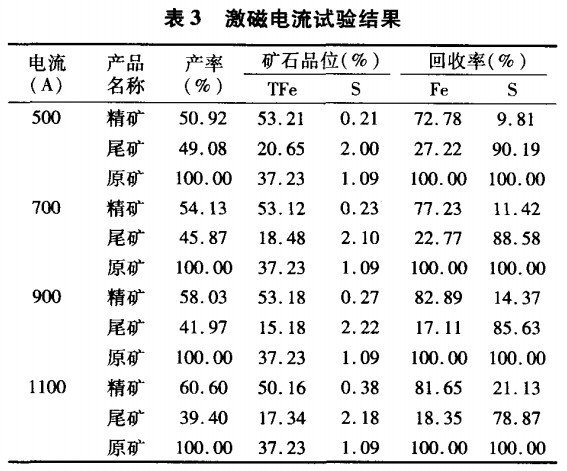

表3 激磁電流試驗(yàn)結(jié)果

(2)脈動(dòng)沖程比較試驗(yàn)

高梯度磁選機(jī)的特性之一，就是輔以脈動(dòng)運(yùn)動(dòng)進(jìn)行分選厘唾，故脈動(dòng)沖程的合適選擇褥符，對(duì)分選效果影響較大。沖程試驗(yàn)中固定沖次為270r/min抚垃，轉(zhuǎn)環(huán)轉(zhuǎn)速為3.6r/min喷楣，變更不同的沖程，試驗(yàn)結(jié)果見(jiàn)表4鹤树。

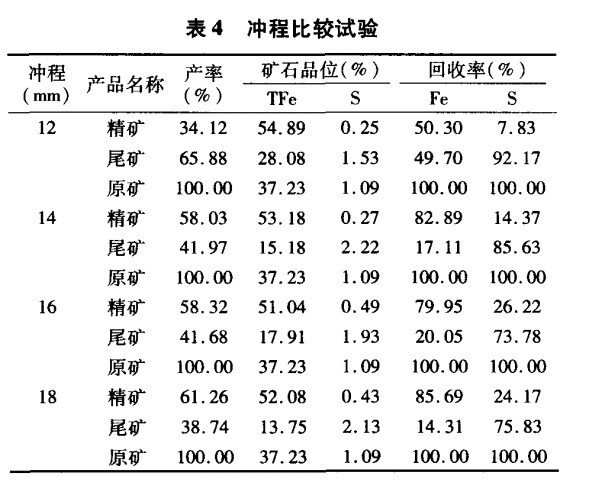

表4 沖程比較試驗(yàn)

從表4可以看出铣焊，沖程在14mm指標(biāo)較好。說(shuō)明沖程在14mm的時(shí)候魂迄，各產(chǎn)品得到了較好的松散粗截，在這種磁場(chǎng)作用下，精礦的產(chǎn)率達(dá)到58.03%捣炬，回收率達(dá)到了82.89%熊昌，*終硫在精礦里面的品位只有0.1%左右，達(dá)到了國(guó)標(biāo)要求湿酸。

由于采用該工藝需要購(gòu)買(mǎi)價(jià)格較高的磁選機(jī)設(shè)備婿屹，而且經(jīng)過(guò)磁選的鐵精礦品位不是很高，其褐鐵礦售價(jià)也不是高推溃，產(chǎn)品只能出售給小型鋼鐵企業(yè)昂利。為了提高產(chǎn)品質(zhì)量，在經(jīng)過(guò)強(qiáng)磁選的基礎(chǔ)上還進(jìn)行了磁化焙燒試驗(yàn)。

三蜂奸、磁化焙燒-磁選試驗(yàn)

該鐵礦是以褐鐵礦為主要礦石犁苏，但是褐鐵礦并不是具有固定化學(xué)成分的純礦物，而是若干種礦物的混合物扩所，因此围详，褐鐵礦的含鐵量并不穩(wěn)定。其次祖屏，褐鐵礦容易過(guò)粉碎助赞，而產(chǎn)生大量難以回收的高品位礦泥，不僅降低了回收率袁勺，而且在選礦過(guò)程中是干擾因素雹食。尤其是該礦石所含各礦物的嵌布粒度均較細(xì)，這就要求磨礦要細(xì)期丰，也給選別作業(yè)造成諸多不利因素群叶。

磁化焙燒-磁選是處理弱磁性低品位鐵礦石的一種成熟工藝。該工藝一方面在焙燒過(guò)程中能脫除一部分雜質(zhì)咐汞；另一方面通過(guò)磁選或磨礦磁選能獲得高品位的鐵精礦盖呼。

1、試驗(yàn)流程及設(shè)備（見(jiàn)圖2）

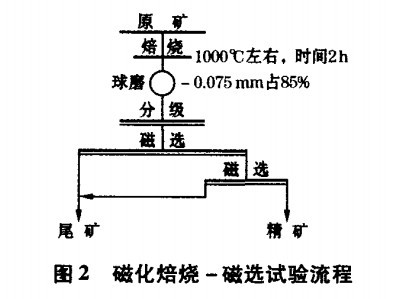

圖2 磁化焙燒-磁選試驗(yàn)流程

試驗(yàn)用馬沸爐型號(hào)為400×250×160化撕。

磁選機(jī)型號(hào)為CTB-400（筒表面平均場(chǎng)強(qiáng)為98.3kA/m几晤，1228.75Oe）。

2植阴、試驗(yàn)方法和結(jié)果

取原礦與無(wú)煙煤混合（煤粉的比例為20%）蟹瘾，在馬費(fèi)爐中進(jìn)行還原磁化焙燒，改變磁化焙燒溫度（850掠手，900憾朴，950，1000℃）和時(shí)間（0.5喷鸽，1众雷，2h），將所得的產(chǎn)品磨至-0.075mm占87%做祝，用磁選管分別進(jìn)行磁選（磁場(chǎng)強(qiáng)度為120kA/m）砾省。同時(shí)，還進(jìn)行了無(wú)煙煤和褐煤的對(duì)比試驗(yàn)混槐，結(jié)果表明编兄，在相同條件下，褐煤效果明顯優(yōu)于無(wú)煙煤声登；對(duì)同一種煤狠鸳，隨著煤粉用量的降低揣苏，鐵精礦全鐵含量降低；另外件舵，采用無(wú)煙煤卸察，磁化焙燒的全鐵含量和原礦沒(méi)有差別，而采用褐煤時(shí)铅祸，磁化焙燒礦的全鐵含量比原礦提高了近10個(gè)百分點(diǎn)蛾派，磁化焙燒后的礦樣的重量也減少了20%左右。綜合考慮成本與指標(biāo)个少，選用褐煤，煤粉用量為原礦的15%~20%為宜眯杏。比較所得精礦品位和回收率可知夜焦，以條件950℃、2h為*佳岂贩。試驗(yàn)結(jié)果見(jiàn)圖5茫经。

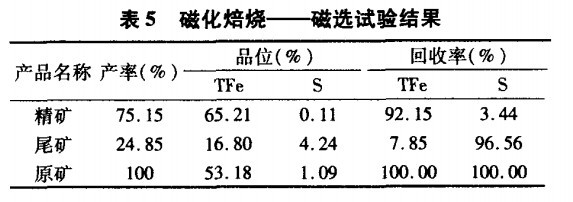

表5 磁化焙燒-磁選試驗(yàn)結(jié)果

4、結(jié)論

綜上所述萎津，為了得到更優(yōu)質(zhì)的鐵礦石卸伞，試驗(yàn)采用先強(qiáng)磁選，在電流為900A锉屈，沖程為14mm的時(shí)候荤傲，可以得到品位為53.18%，回收率為82.89%的鐵精礦颈渊。而且鐵精礦中硫的品位也從1.09%降到了0.27%以下遂黍。針對(duì)磁選后的產(chǎn)品，還進(jìn)行了焙燒-弱磁選研究俊嗽。在煤粉用量為原故的15%~20%雾家，溫度控制在950℃，焙燒2h后绍豁，經(jīng)過(guò)球磨和弱磁選別芯咧，可以得到品位為65.21%的鐵精礦，而且產(chǎn)品中的硫含量也降到了0.11%竹揍。

該地區(qū)的部分礦石由于含硫比較高敬飒，而且沒(méi)有采取科學(xué)的選礦試驗(yàn)和選礦方法，所以一直沒(méi)有得到利用鬼佣。通過(guò)上面的試驗(yàn)可知驶拱，當(dāng)采取強(qiáng)磁選時(shí)，可以脫除較大部分的硫晶衷，這樣的產(chǎn)品可以銷(xiāo)售到該縣和周邊縣市的小型鋼廠蓝纲。但是隨著國(guó)家對(duì)環(huán)境污染的嚴(yán)格控制阴孟，在不久的將來(lái)，小型鋼廠可能倒閉或者重組税迷，強(qiáng)磁選的產(chǎn)品還可能再次面臨滯銷(xiāo)問(wèn)題永丝。“焙燒-弱磁選”苣為該地區(qū)的褐鐵礦找到了一個(gè)新的解決方法。

相關(guān)工藝：金礦選礦設(shè)備箭养、銅礦選礦設(shè)備慕嚷、鉛鋅礦選礦設(shè)備、鉀長(zhǎng)石選礦設(shè)備毕泌。
