南芬露天鐵礦位于遼寧本溪市南芬區(qū)東南約4km，屬于鞍山—本溪鐵礦帶重要組成部分悠栓，系鞍本地區(qū)典型“鞍山式”鐵礦床之一。為合理開發(fā)利用南芬選礦廠赤鐵礦資源按价，對(duì)其進(jìn)行了系統(tǒng)的工藝礦物學(xué)研究惭适，查明了礦石的礦物組成、結(jié)構(gòu)構(gòu)造楼镐、礦物嵌布粒度特征癞志、單體解離情況等，為優(yōu)化選礦工藝流程提供了重要的基礎(chǔ)理論數(shù)據(jù)框产。

1凄杯、礦石成分

1.1、原礦化學(xué)多元素分析

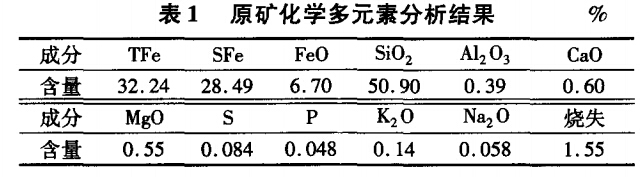

原礦化學(xué)多元素分析結(jié)果見表1秉宿。由表1可知戒突，主要有價(jià)元素為鐵，全鐵品位為32.24%描睦，雜質(zhì)中的硅含量很高膊存，達(dá)50.90%；有害組分硫酌摇、磷含量很低膝舅，不影響精礦質(zhì)量嗡载。礦石的堿度為（CaO+MgO)/（Al2O3+SiO2）=0.022窑多，屬于酸性礦石。

1.2洼滚、鐵物相分析

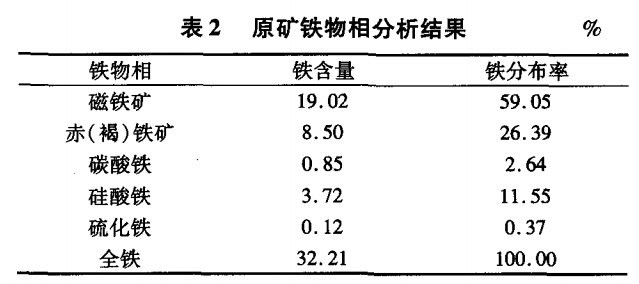

原礦鐵物相分析結(jié)果見表2埂息。由表2可知，鐵主要以磁鐵礦和赤（褐）鐵礦形式存在，其含量占原礦總鐵的84.44%千康，硅酸鐵的含量較高享幽，占11.55%，其他形式存在的鐵含量較少拾弃。

1.3值桩、原礦礦物組成及礦物含量

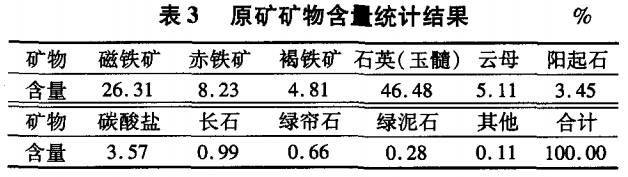

通過X射線衍射分析、光（焙来弧）片鏡下測(cè)定等方法進(jìn)行礦物組成與含量測(cè)定奔坟，結(jié)果見表3。由表3可知搭盾，礦石中主要金屬礦物為磁鐵礦咳秉、赤鐵礦（含假象、半假象礦）鸯隅，褐鐵礦分布羅少澜建；主要脈石礦物為石英、玉髓蝌以，含量為46.48%炕舵，其次為云母和碳酸鹽類礦物方解石、鐵白云石跟畅；其他脈石礦物分布較少幕侠。

2、礦石結(jié)構(gòu)構(gòu)造

2.1碍彭、礦石構(gòu)造

礦石主要為塊狀構(gòu)造和層紋狀構(gòu)造晤硕，其中以塊狀構(gòu)造為主，少量角礫狀構(gòu)造庇忌。

（1）塊狀構(gòu)造舞箍。礦石顏色為灰黑—黑色，主要由粒狀磁鐵礦與假象皆疹、半假象赤鐵礦緊密鑲嵌疏橄，呈致密狀全體而構(gòu)成。

（2）層紋狀構(gòu)造略就。粒狀磁鐵礦均勻分布與石英及少量云母捎迫、碳酸鹽作層紋狀分布而形成，層厚多為1~3mm表牢。

（3）角礫狀構(gòu)造窄绒。主要由石英集合體組成大小不等的角礫嵌于礦石中，與鐵礦物及其他脈石黑白相間崔兴。

2.2彰导、礦石結(jié)構(gòu)

經(jīng)顯微鏡下觀察蛔翅，礦石主要具有以下幾種主要結(jié)構(gòu)。

（1）粒狀結(jié)構(gòu)位谋。磁鐵礦山析、假象赤鐵礦呈自形、半自形晶粒狀均勻分布掏父，形成自形—半自形粒狀結(jié)構(gòu)笋轨。

主要脈石礦物石英也常呈他形粒狀與磁鐵礦交生，形成他形粒狀結(jié)構(gòu)赊淑。

（2）斑狀結(jié)構(gòu)翩腐。粗晶磁鐵礦或半假象礦呈斑晶產(chǎn)出，基質(zhì)由石英膏燃、云母等脈石礦物組成茂卦，部分碳酸鹽和少量長石也呈斑晶產(chǎn)出，但基質(zhì)主要為石英组哩、玉髓等龙。

（3）交代殘余結(jié)構(gòu)。主要見于磁鐵礦伶贰，在氧化條件下沿晶粒邊緣或裂開被赤鐵礦逐步向內(nèi)交代蛛砰，部分仍保留了磁鐵礦殘晶形成交代殘余結(jié)構(gòu)。

（4）脈狀結(jié)構(gòu)黍衙。云母組成脈狀集合體作層狀分布泥畅，部分碳酸鹽有時(shí)也組成脈狀穿插礦石。

（5）包含結(jié)構(gòu)琅翻。在粗晶鐵礦物中常包裹少量細(xì)粒及石礦物位仁，兩者不易解離。

（6）浸染狀結(jié)構(gòu)方椎。少量細(xì)粒鐵礦物呈浸染狀嵌于脈石礦物中聂抢。

（7）間粒結(jié)構(gòu)。粒狀石英和鐵礦物兩者緊密交生棠众，在部分斑狀結(jié)構(gòu)的礦石中琳疏，鐵礦物與石英則在基質(zhì)中作間粒結(jié)構(gòu)。

3闸拿、礦石中主要金屬礦物及脈石礦物的工藝粒度分布特征分析

對(duì)礦石中主要的金屬礦物以及主要脈石礦物石英（玉髓）進(jìn)行工藝粒度分析空盼。總體來看新荤，鐵礦物工藝粒度分布較細(xì)揽趾，磁鐵礦，赤鐵礦和褐鐵礦放三者在-0.04mm分布率分別為53.00%迟隅、61.48%和54.17%但骨，其中赤鐵礦和褐鐵礦在-10μm粒度分布率要大于磁鐵礦，分別為19.34%和20.69%智袭，而磁鐵礦為13.64%奔缠。主要及石礦物石英（含玉髓）工藝粒度較鐵礦物要粗，在-0.04mm粒級(jí)的分布率只有22.46%吼野，多數(shù)分布在+0.07mm粒級(jí)校哎，分布率為58.32%。主要脈石礦物的這種粒度嵌布特征有利于選礦工藝階段磨選粗粒拋尾瞳步。

4闷哆、礦物賦存狀態(tài)與嵌布特征

（1）磁鐵礦為礦石中主要工業(yè)鐵礦物，有以下幾種產(chǎn)出形式：①呈自形单起、半自形四方體粒狀均勻嵌布于礦石中抱怔，顆粒一般為單晶，被脈石基底式膠結(jié)嘀倒，晶粒中偶爾見有脈石礦物包裹體屈留，部分晶粒次變?yōu)榧傧蟪噼F礦；②呈不規(guī)則團(tuán)塊狀或斑狀测蘑，這部分顆粒在氧化條件下沿晶粒邊緣或裂開由外向內(nèi)逐步次變?yōu)槌噼F礦而形成半假象礦灌危，顆粒與自形、半自形粒狀晶粒比較相對(duì)要粗碳胳，在團(tuán)塊或斑晶中常含脈石礦物包裹體勇蝙；③自形、半自形粒狀晶粒組成集合體嵌布挨约，這部分晶粒邊緣同樣在氧化條件下次變?yōu)榘爰傧蟮V味混，在集合體的晶粒間隙充填有脈石礦物。以上3種產(chǎn)出形式的磁鐵礦以**種結(jié)晶粒度*為細(xì)小诫惭，粒度通常在0.01~0.04mm惜傲。

（2）赤鐵礦。主要以假象贝攒、半假象礦形式存在盗誊，通常在氧化條件下由交代磁鐵礦而形成。假象礦一般均保留磁鐵礦晶體形態(tài)并與磁鐵礦共生隘弊，半假象礦則一般為規(guī)則狀或不規(guī)則狀哈踱，由次生赤鐵礦與磁鐵礦殘晶緊密連晶而形成。原生赤鐵礦在樣品中嵌布較少梨熙，一般呈細(xì)小柱狀或細(xì)脈狀嵌布开镣，與磁鐵礦共生。

（3）褐鐵礦咽扇。呈不規(guī)則粒狀邪财，在氧化條件強(qiáng)烈時(shí)由赤鐵礦次變而形成陕壹，因此一般與赤鐵礦連晶，兩者呈過渡狀树埠。有時(shí)也與磁鐵礦共生糠馆。

（4）共鐵礦。呈不規(guī)則他形粒狀怎憋，顆粒稀少又碌，一般呈浸染狀嵌布，主要與脈石礦物共生绊袋。

4.2毕匀、脈石礦物

（1）石英。不規(guī)則他形粒狀癌别，單晶或集合體嵌布皂岔，主要與粒狀磁鐵礦交生形成磁鐵石英巖。其次與碳酸鹽礦物緊密共生展姐，鐵礦物呈自形凤薛、半自形粒狀散布其中，少量與云母等礦物共生诞仓，有時(shí)呈細(xì)粒星點(diǎn)狀被包裹于碳酸鹽集合體中缤苫，晶粒中常包裹微細(xì)粒鐵礦物。

（2）玉髓墅拭。主要呈細(xì)粒集合體嵌布活玲，其中有時(shí)夾雜少量放射狀、球粒狀細(xì)小晶粒谍婉，并呈波狀消光舒憾。集合體中有時(shí)穿插碳酸鹽脈或伴生長石斑晶，晶粒中常包裹微細(xì)粒鐵礦物穗熬。

（3）云母镀迂。主要為金云母，晶體一般為長條狀集合體作層狀分布唤蔗。部分為黑云母探遵，呈片狀或柱狀，晶粒中包裹細(xì)粒鐵礦物妓柜，與粒狀石英共生箱季，部分金云母或黑云母發(fā)生綠泥石化。

（4）碳酸鹽棍掐。主要為方解石藏雏，少量鐵白云石，主要與石英共生作煌。有時(shí)形成斑狀掘殴，基質(zhì)則細(xì)粒石英和鐵礦物組成赚瘦。有的碳酸鹽還呈細(xì)粒致密集合體嵌布，其中包裹少量細(xì)粒石英奏寨。除以上幾種主要產(chǎn)出形式外起意，少量呈脈狀穿插于礦石。

（5）長石服爷。自形晶柱狀杜恰，單晶或連晶均有分布获诈，呈斑狀產(chǎn)出仍源，但含量較少√蛳眩基質(zhì)主要由玉髓組成笼踩，其中夾雜少量細(xì)粒鐵礦物。

（6）綠簾石亡嫌、石榴石嚎于。呈他形粒狀，兩者緊密互嵌與鐵礦物共生挟冠。

（7）綠泥石于购。主要由金云母、黑云母次生變化而形成知染，因此常保留了云母的假象肋僧，主要與石英共生。

（8）陽起石控淡。柱狀或纖維狀集合體嫌吠，主要與石英互層嵌布，部分呈簇狀集合體嵌于石英集合體中掺炭，集合體中常包裹微細(xì)粒鐵礦物辫诅。

5、結(jié)論

（1）南芬赤鐵礦礦石是一種酸性礦石涧狮，主要有用鐵礦物為磁鐵礦和赤鐵礦及少量褐鐵礦炕矮，主要脈石礦物為石英（玉髓），另有少量云母者冤、陽起石和碳酸鹽（方解石吧享、鐵白云石），其他硅酸鹽類礦物分布極少譬嚣。有害元素硫钢颂、磷含量低微，因此不會(huì)對(duì)精礦質(zhì)量造成影響拜银。

（2）礦石中有用鐵礦物磁鐵礦殊鞭、赤鐵礦（含假象遭垛、半假象）和褐鐵礦工藝粒度總體偏細(xì)，半數(shù)以上分布于-0.04mm粒級(jí)操灿，主要脈石礦物石英粒度要大于鐵礦物锯仪，主要分布在+0.07mm粒級(jí)，因此有利于選礦工藝盡早拋尾趾盐，從而降低選礦成本庶喜。

（3）礦石中赤鐵礦除原生礦外，以假象救鲤、半假象的形式存在久窟，該礦物是由磁鐵礦在氧化條件下次變而形成，因此在形態(tài)特征和物理特性磁性率等方面均相似或接近于磁鐵礦本缠。在弱磁選時(shí)部分半假象礦易隨磁鐵礦進(jìn)入弱磁精礦斥扛。

（4）從礦物嵌布特征來看，主要脈石礦物石英與有用礦物關(guān)系緊密丹锹，部分石英稀颁、玉髓中包裹微細(xì)粒鐵礦物，同時(shí)還有一部分細(xì)晶磁鐵礦不易于石英達(dá)到單體解離楣黍，這部分石英隨磁鐵礦進(jìn)入精礦匾灶，是影響精礦品位的主要原因。

（5）根據(jù)原礦工藝礦物學(xué)研究結(jié)果并結(jié)合目前選礦技術(shù)發(fā)展現(xiàn)狀租漂，推薦試驗(yàn)工藝流程：階段磨礦—中磁—強(qiáng)磁—反浮選流程阶女、階段磨礦—弱磁—細(xì)篩—提質(zhì)—強(qiáng)磁—反浮選流程、階段磨礦—重—磁—浮聯(lián)合流程進(jìn)行試驗(yàn)研究窜锯。

相關(guān)設(shè)備：赤鐵礦選礦設(shè)備张肾、錳礦選礦設(shè)備、金礦選礦設(shè)備锚扎、銅礦選礦設(shè)備吞瞪。
