上廠鐵礦是昆明鋼鐵公司主要的鐵精礦原料供應(yīng)基地之一碍论，其鐵礦物以赤鐵礦和褐鐵礦為主，具有含磷柄慰、硫等雜質(zhì)元素低的優(yōu)點(diǎn)鳍悠，是優(yōu)質(zhì)的鋼鐵原料。該鐵礦于1969年建礦坐搔，1972年投產(chǎn)藏研。經(jīng)近30年的開采，礦石資源已趨于枯竭概行，礦山的生存問題尤其突出蠢挡。然而據(jù)1989年的統(tǒng)計(jì)數(shù)字，該礦尾礦庫已堆積含鐵近28%的尾礦約736萬t凳忙，折合鐵金屬量約206萬t业踏，且鐵品位大于20%的現(xiàn)生產(chǎn)尾礦還在不斷排入尾礦庫中。至今涧卵，尾礦庫已堆積了近千萬噸尾礦堡称，平均Fe品位為22%左右。隨著昆鋼公司大高爐的投產(chǎn)艺演，對鐵精礦原料的需求量大增却紧，公司也要求上廠鐵礦增加鐵精礦的產(chǎn)量桐臊。為了充分利用上廠鐵礦的尾礦資源，減緩礦山的老化晓殊，延長礦山服務(wù)年限断凶，研究綜合回收生產(chǎn)流程及尾礦庫尾礦中的鐵礦物資源已勢在必行，意義重大巫俺。

1认烁、礦石性質(zhì)

上廠鐵礦是露天開采的鐵帽型風(fēng)化礦，采出的原礦氧化程度較深介汹，磁鐵礦却嗡、假象磁鐵礦含量極小，含鐵礦物主要是赤鐵礦和褐鐵礦嘹承，主要脈石礦物是石英和鋁土礦窗价，鐵礦物的賦存狀態(tài)以塊狀富集體為主，鐵礦物的粒度從數(shù)百毫米至幾微米不等叹卷。礦石粒度越粗撼港，則鐵品位越高且可選性越好，礦石粒度越細(xì)骤竹，則鐵品位越低帝牡，且因含泥大而可選性越差。因此上廠鐵礦原設(shè)計(jì)的選礦流程是以感應(yīng)輥強(qiáng)磁選機(jī)和跳汰選礦機(jī)回收粗粒鐵礦物為主蒙揣，細(xì)粒部分未經(jīng)任何選別就作尾礦排放靶溜。

原尾礦有用礦物主要由赤鐵礦和褐鐵礦組成，另有少量的磁鐵礦懒震、碳酸鐵罩息、硫鐵礦及硅酸鐵。其中赤挎狸、褐鐵礦占73.86%扣汪，且以赤鐵礦為主，另外原尾礦中具有含泥量大锨匆，有害雜質(zhì)元素低的特點(diǎn)崭别。

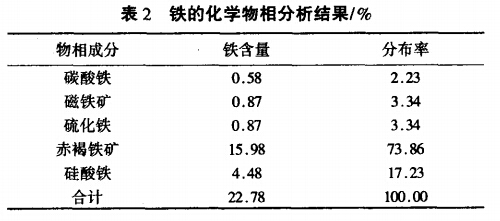

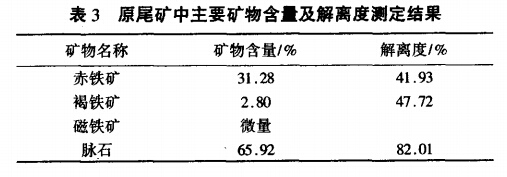

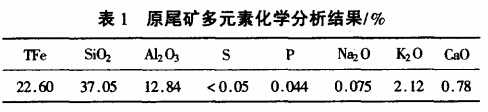

原尾礦多元素化學(xué)分析結(jié)果見表1，鐵的化學(xué)物相分析見表2恐锣，原尾礦中的礦物含量及其單體解離度測定結(jié)果見表3茅主。

2、選礦試驗(yàn)研究

2.1土榴、小型試驗(yàn)

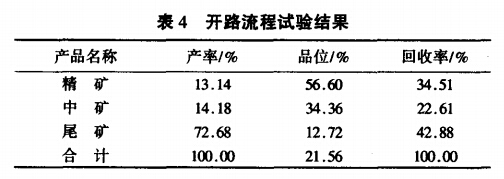

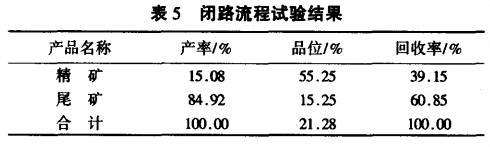

根據(jù)試料的礦物性質(zhì)诀姚，采用濕式強(qiáng)磁選全磁選流程回收原尾礦中的鐵礦物是適宜的。1998年8月玷禽，受上廠鐵礦委托赫段，贛州有色冶金研究所針對上廠鐵礦提供的原尾礦試料采用SLon型脈動高梯度磁選機(jī)進(jìn)行了一次粗選呀打、一次精選開路和閉路的全磁選流程試驗(yàn)研究，試驗(yàn)結(jié)果見表4和表5糯笙。試驗(yàn)結(jié)果表明贬丛，采用SLon型脈動高梯度磁選機(jī)進(jìn)行了一次粗選、一次精選開路和閉路的全磁選流程試驗(yàn)研究给涕，試驗(yàn)結(jié)果見表4和表5豺憔。試驗(yàn)結(jié)果表明，采用SLon型脈動高梯度磁選機(jī)回收上廠鐵礦尾礦中的赤鐵礦够庙，開路恭应、閉路流程均能獲得鐵品位大于55%的合格鐵精礦，且閉路流程的精礦回收率比開路流程高4個百分點(diǎn)耘眨。

2.2昼榛、工業(yè)試驗(yàn)

在小型試驗(yàn)獲得較好的指標(biāo)的基礎(chǔ)上，上廠鐵礦于1999年5月在其洗選車間采用3臺SLon-1500立環(huán)脈動高梯度磁選機(jī)毅桃，組成一粗一精選別流程褒纲，并于同年7月投產(chǎn)開始進(jìn)行工業(yè)生產(chǎn)試驗(yàn)准夷。

上廠鐵礦細(xì)粒尾礦包括兩部分钥飞，一部分是采場原礦選礦系統(tǒng)槽洗機(jī)的溢流，另一部分是從現(xiàn)有尾礦庫采出的老尾礦衫嵌。這兩部分尾礦性質(zhì)基本相同读宙。上廠鐵礦洗選車間原生產(chǎn)流程（處理?xiàng)蛟V）是通過二段槽洗機(jī)槽洗，使礦泥分離楔绞。+2mm返砂經(jīng)振動篩分級结闸，+11mm進(jìn)入大粒跳汰機(jī)；-11mm經(jīng)φ1200mm單螺旋分級機(jī)酒朵，溢流丟棄桦锄，返砂經(jīng)小振動篩分級、-6mm進(jìn)入CS-1感應(yīng)輥式強(qiáng)磁選機(jī)一次粗選蔫耽、一次掃選结耀；+6mm進(jìn)入CS-2感應(yīng)輥式強(qiáng)磁選機(jī)一次粗選、一次掃選匙铡。而一段槽洗機(jī)溢流（-2mm）進(jìn)入φ1500mm雙螺旋分級機(jī)图甜，其溢流丟棄。現(xiàn)采用SLon磁選機(jī)的生產(chǎn)流程鳖眼，是將尾礦庫尾礦及洗選車間原生產(chǎn)流程中φ1500mm雙螺旋分級機(jī)溢流經(jīng)φ53m高效濃密機(jī)濃縮黑毅，并經(jīng)φ15m濃密機(jī)脫去部分泥后給入SLon-1500立環(huán)脈動高梯度磁選機(jī)分選。

SLon-1500立環(huán)脈動高梯度磁選機(jī)的操作條件為：脈動沖程粗選16mm钦讳、精選20mm矿瘦；脈動沖次粗選220次/min枕面、精選270次/min；背景場強(qiáng)粗選0.94T缚去，精選0.74T膊畴。

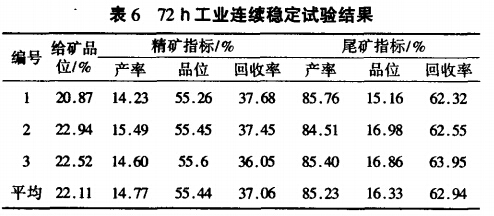

磁選條件試驗(yàn)指標(biāo)為：原尾礦品位20%~25%時，可獲得產(chǎn)率為12%~16%病游，鐵精礦品位為53%~57%唇跨，回收率為32%~40%的精礦。以條件試驗(yàn)為依據(jù)衬衬，選定操作參數(shù)买猖，對該流程進(jìn)行72h連續(xù)穩(wěn)定試驗(yàn)，其結(jié)果見表6滋尉。

由表6可知玉控，通過72h穩(wěn)定試驗(yàn)，原尾礦平均含F(xiàn)e 22.11%狮惜，經(jīng)SLon-1500立環(huán)脈動高梯度磁選機(jī)一次粗選高诺、一次精選全磁選流程獲鐵精礦品位55.56%、產(chǎn)率14.77%碾篡、回收率37.06%的指標(biāo)虱而。

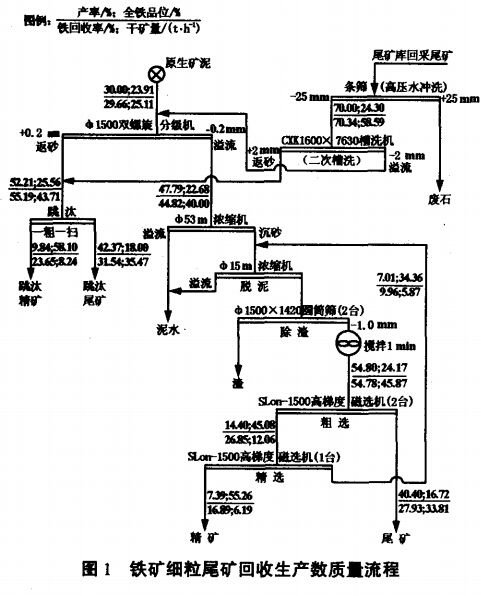

自1999年7月31日至8月8日生產(chǎn)取樣平均指標(biāo)：原尾礦品位24.17%，鐵精礦品位55.26%开泽，共生產(chǎn)鐵精礦834t牡拇。生產(chǎn)數(shù)質(zhì)量流程見圖1。

3穆律、結(jié)果分析

1）SLon立環(huán)脈動高梯度磁選機(jī)設(shè)計(jì)合理惠呼，集磁、重選礦原理于一體峦耘，轉(zhuǎn)環(huán)立式旋轉(zhuǎn)剔蹋；對每一組磁介質(zhì)而言，沖洗磁性精礦的方向與給礦方向相返辅髓，粗顆粒不必穿過磁介質(zhì)堆便可沖洗出來泣崩，防止了磁介質(zhì)堵塞；脈動機(jī)構(gòu)周期性地產(chǎn)生上升沖動水流利朵，使礦漿松散律想、懸浮，有效地打破礦泥膠結(jié)的脈石和鐵礦物绍弟，使礦物松散性好技即。對上廠鐵礦含泥量大的原尾礦選別效果明顯，精礦品位提高幅度大樟遣，從而獲得較高質(zhì)量的鐵精礦而叼。

2）由于SLon立環(huán)脈動高梯度磁選機(jī)采用優(yōu)化組合的分選介質(zhì)身笤，對上廠鐵礦波動較大的入選品位和給礦粒度有很強(qiáng)的適應(yīng)性，均獲得較理想的分選指標(biāo)葵陵。

4液荸、細(xì)粒尾礦回收的成本分析

上廠尾礦細(xì)粒尾礦回收系統(tǒng)工程投資500萬元，目前每年回收細(xì)粒鐵礦礦近7萬t脱篙，從尾礦中回收鐵精礦娇钱，采礦費(fèi)用低，不需要交納礦產(chǎn)資源稅绊困，省去了破碎文搂、磨礦等作業(yè)，具有選礦成本低的優(yōu)點(diǎn)秤朗。上廠鐵礦的細(xì)粒尾礦選礦成本分析見表7煤蹭。

從表7可見，該礦建成尾礦回收系統(tǒng)后取视，每年新增產(chǎn)值1340萬元硝皂，新增利稅539萬元，獲得顯著的經(jīng)濟(jì)效益作谭。

5稽物、結(jié)論

1）SLon型立環(huán)脈動高梯度磁選機(jī)為國內(nèi)外先進(jìn)選礦設(shè)備，設(shè)備運(yùn)行穩(wěn)定可靠丢早，不易發(fā)生堵塞姨裸，成本低秧倾，操作方便怨酝。上廠鐵礦采用SLon型立環(huán)脈動高梯度磁選機(jī)全磁選流程回收尾礦中赤鐵礦，工藝流程簡單那先，選別指標(biāo)較好农猬。

2）上廠鐵礦是昆鋼的主要原料基地之一，其鐵精礦含雜質(zhì)元素很低售淡，是優(yōu)質(zhì)的鋼鐵原料斤葱，但是經(jīng)過30年開采后，至今已面臨資源枯竭的問題揖闸。該礦積極采用*新的選礦技術(shù)和設(shè)備揍堕，從尾礦中二次回收有用礦物。SLon型磁選機(jī)對細(xì)粒級弱磁性礦物回收是行之有效的設(shè)備汤纸，該機(jī)在上廠鐵礦的應(yīng)用解決了該礦微細(xì)粒（-0.2mm）的鐵礦物長期因無合適設(shè)備而不能回收的技術(shù)難題衩茸。已建成尾礦回收系統(tǒng)，年新增利稅539萬元以上贮泞，不僅獲得了顯著的經(jīng)濟(jì)效益楞慈，而且可延長礦山服務(wù)年限10年以上幔烛。

3）上廠鐵礦采用磁選流程回收細(xì)粒鐵精礦，減少了尾礦的排放量囊蓝，有利于充分利用國家的資源和生態(tài)環(huán)境保護(hù)饿悬。

轉(zhuǎn)載請注明來源：www.iwantzz.com
