江西省某地蘊藏著豐富的鐵礦資源严卖，目前的鐵礦資源超過300萬t席舍，近100萬t為地下開采原礦，另外哮笆，還有10km長的此類鐵礦礦帶来颤，且適于露天開采。由于長期以來只采用篩分洗礦工藝回收塊礦稠肘，因此福铅，有大量鐵資源流失到尾礦，對該尾礦進行綜合利用项阴，不僅具有很高的開發(fā)價值滑黔，而且符合我國提倡的循環(huán)經(jīng)濟產業(yè)政策。處理褐鐵礦方法：對富礦一般采用洗礦破碎篩分流程，對貧礦一般采用強磁選浮選流程略荡。該礦在褐鐵礦新工藝的試驗研究和新工藝生產實踐應用上庵佣，先后做過許多研究工作。這里通過對鐵礦選礦試驗研究和該褐鐵礦選礦生產的分析汛兜，以促進褐鐵礦選礦工藝流程技術的發(fā)展巴粪。
1、礦石性質
礦石中的礦物組成相對較簡單粥谬，主要金屬礦物有：褐鐵礦肛根、赤鐵礦、磁鐵礦漏策、軟錳礦派哲、硬錳礦、黃鐵礦哟玷、閃鋅礦狮辽、方鉛礦、銅藍巢寡、孔雀石等喉脖；脈石礦物有：蛋白石（玉髓）、石英抑月、長石树叽、粘土礦物、綠泥石谦絮、方解石题诵、水云母（絹云母）、透閃石等层皱。
氧化鐵礦物性锭。鐵主要賦存于褐鐵礦及赤鐵礦中，以褐鐵礦占有**優(yōu)勢叫胖。粒度細小草冈，多在0.04mm以下，試樣中廣泛分布瓮增，除了單體顆粒外怎棱，還常呈黏附態(tài)附著于其他礦物表面。
硫化物绷跑。試樣中的硫化物主要是黃鐵礦拳恋，多呈氧化殘余包裹于赤鐵礦、褐鐵礦中砸捏，單體少見谬运，粒度多在0.04mm以下隙赁。
硬錳礦、軟錳礦梆暖。多與褐鐵礦鸳谜、赤鐵礦混雜，鏡下不易辨識式廷，粒度多在0.01~0.05mm之間咐扭。
2、選別流程及試驗
2.1滑废、磨礦-強磁-再磨反浮選流程試驗

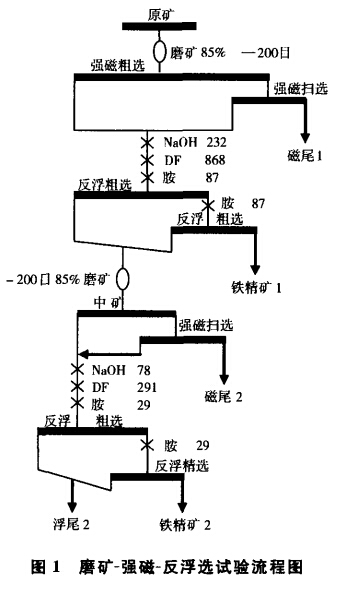

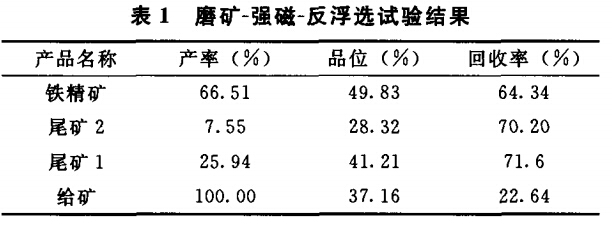

按照圖1的流程蝗肪，首先確定本試驗磨礦粒度為85%-200目。然后蠕趁，在場強為630kA/m下薛闪，采用SLON脈動高梯度磁選機進行強磁粗選，然后進行一次掃選俺陋。掃選結果表明豁延，尾礦品位下降，鐵精礦回收率提高腊状。浮選作業(yè)的給礦為強磁粗诱咏、掃選混合精礦，并且對兩種捕收劑進行了比較缴挖，采用陰離子捕收劑藥劑用量過大袋狞，且礦漿pH高，給精礦脫水帶來一定困難映屋；而陽離子正好相反苟鸯。所以，綜合考慮采用陽離子捕收劑棚点。試驗結果見表1早处。
2.2、搖床重選試驗

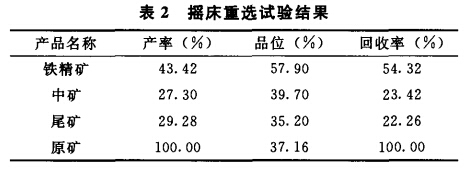

將原礦磨至85%-200目瘫析，采用XZY1100mm×500mm刻槽搖床進行重選砌梆，調整好沖程、沖次颁股、床面斜角么库、水量和給礦量等傻丝，搖床試驗結果見表2甘有。和反浮選相比，搖床精礦品位高些葡缰，但尾礦品位也高亏掀，且具有較大產率的中礦忱反。
2.3、磁化焙燒-磁選試驗

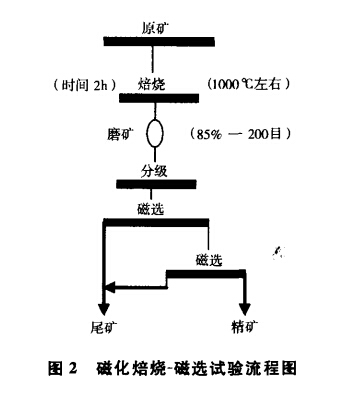

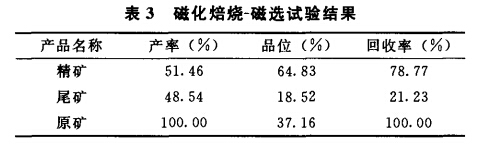

取原礦與無煙煤混合滤愕，煤粉的比例為20%温算，在馬弗爐中進行還原磁化焙燒，改變磁化焙燒溫度（850℃间影、900℃注竿、950℃、1000℃）和時間（0.5h魂贬、1h巩割、2h），將所得的產品磨至87%-200目付燥，用磁選管分別進行磁選（磁場強度為120kA/m）宣谈。同時，還進行了無煙煤和褐煤的對比試驗键科，結果表明闻丑，在相同條件下，褐煤效果明顯優(yōu)于無煙煤勋颖；對同一種煤嗦嗡，隨著煤粉用量的降低，鐵精礦全鐵含量降低饭玲；另外酸钦，采用無煙煤，磁化焙燒礦的全鐵含量和原礦沒有差別咱枉，而采用褐煤時卑硫，磁化焙燒礦的全鐵含量比原礦提高了近10個百分點，磁化焙燒后礦樣的重量也減少了20%上下蚕断。綜合考慮成本與指標欢伏，選用褐煤，煤粉用量為原礦的15%~20%為宜亿乳。比較所得精礦品位和回收率可知硝拧，以條件950℃、2h為*佳葛假。試驗結果見表3障陶。磁化焙燒-磁選試驗流程圖見圖2。
2.4聊训、弱磁-強磁選試驗

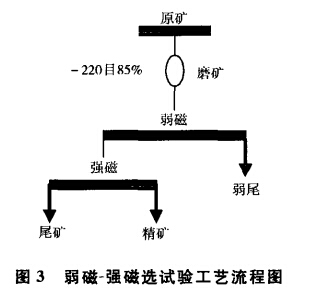

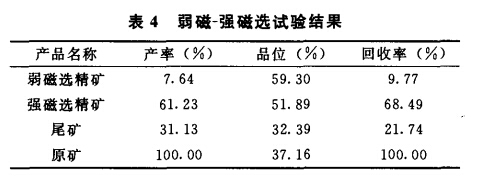

將原礦磨至-200目占85%抱究，經(jīng)弱磁筒式磁選機（磁場強度80kA/m），選出其中的強磁性礦物作為弱磁選精礦再進行強磁選带斑，找到*佳磁場強度和給礦濃度分別為800kA/m和30%鼓寺，試驗結果見表4勋拟。弱磁-強磁選試驗工藝流程圖見圖3。
3妈候、結果分析
綜上所述敢靡，焙燒磁選法的指標遠高于其他方法。其他幾種方法比較苦银，搖床的粗礦品位*高啸胧，但回收率低；弱磁-強磁-反浮選各方面指標穩(wěn)定幔虏。因此吓揪，磁化焙燒是*理想的方法。
其他方法不夠理想的根本原因所计，在于礦石性質柠辞。首先，該鐵礦是以褐鐵礦為主要礦石主胧，但是褐鐵礦并不是具有固定化學成分的純礦物叭首，而是若干幾種礦物的混合物，因此踪栋，褐鐵礦的含鐵量并不穩(wěn)定焙格。其次，褐鐵礦容易過粉碎夷都，而產生大量難以回收的高品位礦泥眷唉，不僅降低了回收率，而且在選礦過程中是干擾因素囤官。尤其是浮選的不利條件冬阳，會吸附于礦粒表面，而縮小不同礦物可浮性差異党饮；再次肝陪，該礦石所含各礦物的嵌布粒度均較細，這就要求磨礦要細刑顺，也給選別作業(yè)造成諸多不利因素氯窍。
4、結論
（1）以褐鐵礦為主要礦物的鐵礦石屬難選礦蹲堂，對這種礦石磁化焙燒磁選是技術指標*佳的選礦方法狼讨，可以兼顧品位和回收率。
（2）此褐鐵礦通過磁化焙燒-磁選工藝流程的分選柒竞，可獲得產率51.45%政供，全鐵含量64.83%，全鐵回收率78.77%的鐵精礦。各項指標均達到要求鲫骗。而且，磁化焙燒-磁選工藝具有技術工藝合理踩晶、可靠执泰，適應性強，易于在生產中實施的特點渡蜻。
（3）從經(jīng)濟方面考慮术吝，磁化焙燒成本高，只有當?shù)赜辛畠r的煤炭資源時才可以考慮茸苇。一般情況下排苍，則是有用集中方法的聯(lián)合流程，如：弱磁選-強磁選-正浮選学密、分級-重選-浮選等淘衙，這些流程雖然比較復雜，但是運營成本都遠低于磁化焙燒腻暮。
轉載請注明來源：www.iwantzz.com
