攀枝花鐵礦密地鐵選礦廠日處理約4萬t酸休，用弱磁選機(jī)回收釩鈦磁鐵礦骂租，拋棄的弱磁選尾礦約占50%祷杈。該尾礦即為攀枝花鋼鐵廠選鈦廠的入選原料，其伴生組分多渗饮，賦存狀態(tài)復(fù)雜但汞，給綜合利用帶來了一定的困難。攀枝花鋼鐵廠所在的攀西地區(qū)擁有占世界35.17%互站、占中國90.45%的鈦資源儲量私蕾。攀鋼每年開采釩鐵鈦磁鐵礦1150萬t，其中鈦約有120萬t胡桃。然而踩叭，每年進(jìn)入攀鋼鋼鐵生產(chǎn)流程的鈦只有50%被回收利用，而且因技術(shù)有限，主流程只能選別粒徑在0.045mm以上的磁尾鈦鐵礦容贝，粒徑在0.045mm以下的微細(xì)粒級磁尾鈦鐵礦被排入尾礦壩堆存自脯，既污染環(huán)境又浪費(fèi)資源。更令人擔(dān)憂的是斤富，隨著選礦廠鐵精礦品位的提高膏潮，自1995年以來磁尾鈦鐵礦粒徑呈現(xiàn)出越來越細(xì)化的趨勢：1995年，微細(xì)粒級鈦鐵礦占磁尾鈦鐵礦的35%~40%满力；2000年焕参，微細(xì)粒級鈦鐵礦占磁尾鈦鐵礦的55%~60%；2001上半年油额，微細(xì)粒級鈦鐵礦占磁尾鈦鐵礦的65%~70%叠纷。

目前，選礦廠準(zhǔn)備對其破碎車間進(jìn)行技術(shù)改造潦嘶，改造后微細(xì)粒級鈦鐵礦占磁尾鈦鐵礦的比例將達(dá)到70%以上讲岁。鑒于上述情況，強(qiáng)化對微細(xì)粒級磁尾鈦鐵礦的回收乃是當(dāng)務(wù)之急衬以，為此缓艳，贛州有色研究所利用SLon-1500立環(huán)脈動高梯度磁選機(jī)開展了回收微細(xì)粒級鈦鐵礦的工業(yè)試驗(yàn)研究。

1看峻、磁選機(jī)的結(jié)構(gòu)和選別特性

SLon型高梯度磁選機(jī)主要由脈動機(jī)構(gòu)阶淘、激磁線圈、鐵軛和轉(zhuǎn)環(huán)組成互妓。選別時(shí)溪窒，轉(zhuǎn)環(huán)作順時(shí)針旋轉(zhuǎn)，礦漿從給礦斗給入冯勉，沿上鐵軛縫隙流經(jīng)轉(zhuǎn)環(huán)澈蚌，礦漿中的磁性顆粒被吸附在磁介質(zhì)表面上，由轉(zhuǎn)環(huán)帶至頂部無磁場區(qū)灼狰，被沖洗水沖入精礦斗宛瞄，非磁性顆粒則沿下鐵軛縫隙流入尾礦斗排走。

該機(jī)的轉(zhuǎn)環(huán)為立式旋轉(zhuǎn)交胚，對于每一組磁介質(zhì)而言份汗，沖洗精礦的方向與給礦方向相反，粗顆粒不必穿過磁介質(zhì)堆便可被沖洗出來蝴簇。該機(jī)的脈動機(jī)構(gòu)驅(qū)動礦漿產(chǎn)生脈動杯活，使位于分選區(qū)磁介質(zhì)堆中的礦粒群保持松散狀態(tài)，磁性礦粒能盡快穿過磁介質(zhì)堆進(jìn)入到尾礦中去熬词。反沖精礦和礦漿脈動可防止磁介質(zhì)堵塞旁钧；脈動分選可提高磁性精礦的質(zhì)量吸重。這些措施保證了該機(jī)具有較大的富集比，較高的分選效率和較強(qiáng)的適應(yīng)能力歪今。

2晤锹、入選原料的性質(zhì)

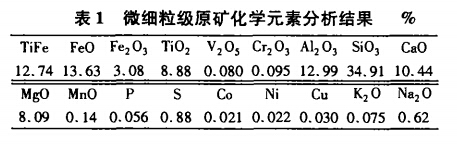

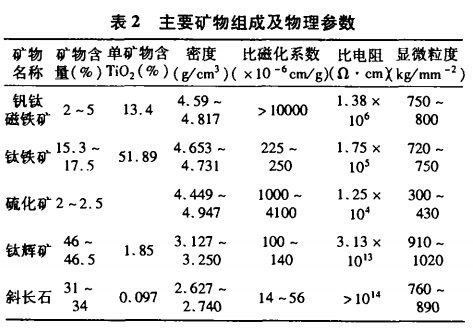

入選的微細(xì)粒級鈦鐵礦來自攀鋼選鈦廠篩分車間的高效濃縮分級箱和φ9m濃密機(jī)的溢流，其多元素分析結(jié)果見表1彤委，主要礦物組成及物理參數(shù)見表2鞭铆。

微細(xì)粒級中的鈦金屬主要分布在-0.045~+0.010mm的范圍內(nèi)，其分布率達(dá)80%左右焦影，因此-0.045~+0.01mm粒級中的鈦是主要回收對象车遂。攀鋼選鈦廠微細(xì)粒級鈦鐵礦的TiO2含量低，鈦鐵礦與鈦輝石的密度和磁性差異小斯辰，礦石粒度細(xì)舶担，含泥量大，屬于難選細(xì)泥彬呻。

3衣陶、磁選生產(chǎn)試驗(yàn)

3.1、試驗(yàn)流程

試驗(yàn)流程如圖1所示闸氮。由于微細(xì)粒級原礦為高效濃縮分級箱和φ9m濃密機(jī)的溢流剪况，濃度很低。僅3%左右蒲跨，因此需先經(jīng)φ125mm旋流器脫水并脫去-10μm微泥译断。旋流器沉砂濃度為25%~30%，TiO2品位提高到10%以上或悲，用作SLon-1500磁選機(jī)的給礦孙咪。經(jīng)進(jìn)行一次磁選，得到磁選精礦巡语。

3.2翎蹈、磁選條件實(shí)驗(yàn)及結(jié)果

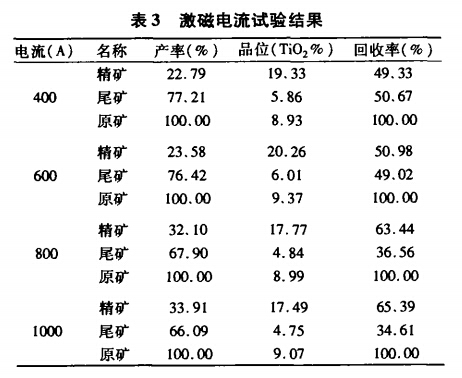

（1）激磁電流比較試驗(yàn)。為了考察激磁電流大小對分選效果的影響男公，任選一臺SLon-1500高梯度磁選機(jī)進(jìn)行激磁電流比較試驗(yàn)荤堪。試驗(yàn)時(shí)固定的參數(shù)為：沖程12mm，沖次270r/min理澎，轉(zhuǎn)環(huán)轉(zhuǎn)速3.6r/min逞力，試驗(yàn)結(jié)果見表3曙寡。從表3結(jié)果可見糠爬，激磁電流從400A增加到600A時(shí)，鈦精礦品位和回收率都隨之增加举庶；但激動磁電流達(dá)到600A以后执隧，繼續(xù)增大時(shí)，鈦精礦回收率增加，但品位卻隨之下降镀琉÷袜停考慮到進(jìn)入下段浮選作業(yè)應(yīng)有適宜的品位，故激磁電流以600~700A為宜屋摔。

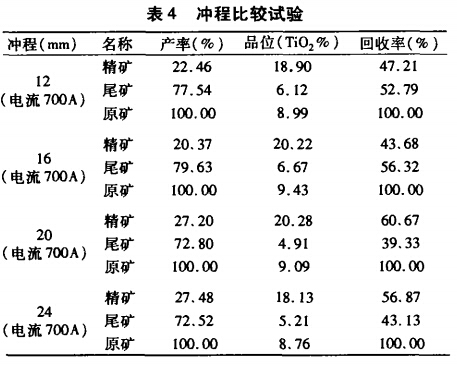

（2）脈動沖程比較試驗(yàn)烁设。輔以脈動運(yùn)動進(jìn)行分選是SLon型高梯度磁選機(jī)的特點(diǎn)之一，故脈動沖程的選擇钓试，對分選效果影響較大装黑。沖程試驗(yàn)中固定沖次為270r/min，轉(zhuǎn)環(huán)轉(zhuǎn)速為3.6r/min弓熏，變更沖程進(jìn)行試驗(yàn)的結(jié)果見表4恋谭。從表4中可以看出，給礦品位隨時(shí)在波動挽鞠，且隨著原礦性質(zhì)的波動選別指標(biāo)也有較大的波動疚颊，但試驗(yàn)結(jié)果表明，沖程為20mm時(shí)所得到的指標(biāo)較好信认。

3.3材义、連續(xù)運(yùn)轉(zhuǎn)生產(chǎn)試驗(yàn)

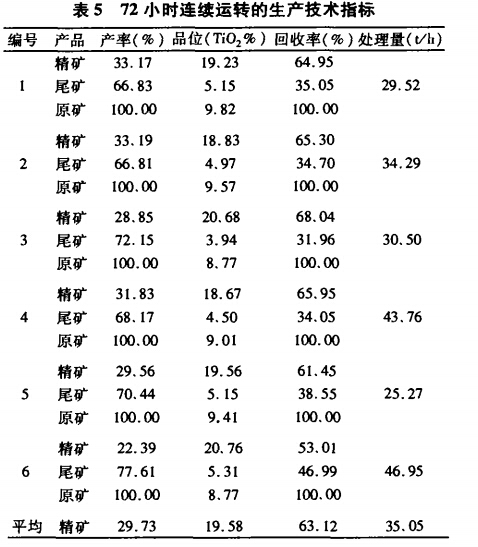

單機(jī)試驗(yàn)成功后，選擇較佳的工藝參數(shù)進(jìn)行了72h連續(xù)運(yùn)轉(zhuǎn)的生產(chǎn)試驗(yàn)嫁赏。SLon-1500高梯度磁選機(jī)的條件為：激磁電流600A母截；沖程20mm；沖次270r/min橄教；轉(zhuǎn)環(huán)速3.2r/min清寇。72h連續(xù)運(yùn)轉(zhuǎn)，取樣時(shí)間12h為一個(gè)工班樣护蝶，試驗(yàn)結(jié)果見表5华烟。表5的數(shù)據(jù)表明，原礦含TiO2 9.23%(-0.045mm)占65%~70%時(shí)持灰，采用SLon-1500立環(huán)脈動高梯度磁選機(jī)一次分選盔夜，可獲得TiO2品位為19.58%，回收率為63.12%堤魁，處理能力為35.05t/h的生產(chǎn)技術(shù)指標(biāo)喂链。

4、結(jié)論

工業(yè)試驗(yàn)中妥泉，設(shè)備運(yùn)行穩(wěn)定可靠椭微，作業(yè)率達(dá)到98%以上。試驗(yàn)表明盲链，磁選機(jī)的沖程選用20mm即可蝇率，過大會降低鼓膜使用壽命迟杂，過小對高濃度泥化物料松散不夠；激磁電流應(yīng)隨著原礦性質(zhì)波動而調(diào)整本慕，當(dāng)原礦品位較低排拷，粒度偏粗時(shí)，以600A為宜锅尘，當(dāng)原礦品位較高监氢，粒度偏低時(shí)，要適當(dāng)提高激磁電流藤违，以保證回收率忙菠。

轉(zhuǎn)載請注明來源：www.iwantzz.com
